Invertteri ei käynnisty

Kuvaukset

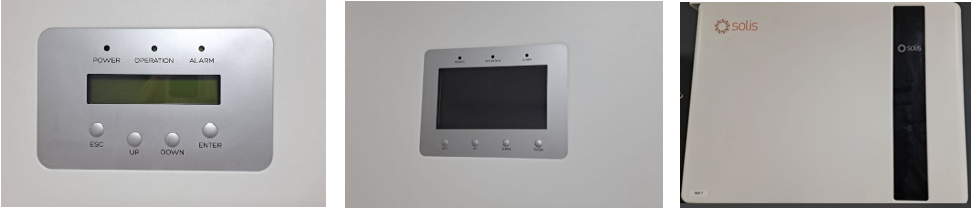

"Invertteri ei käynnisty" tarkoittaa, että invertterin LCD-näyttö on tyhjä, LCD-näytön yläpuolella olevat LED-valot eivät toimi lainkaan ja invertteri ei tuota virtaa.

DC-merkkijonojen testaaminen

PV-invertterit saavat virtansa tasavirrasta (aurinko). Invertteri tarvitsee käynnistyäkseen vähintään 120 % käynnistysjännitteestä (invertterin vasemmalla puolella tai tietolomakkeessa ilmoitetun mukaisesti). Lisäksi napaisuus on ratkaisevan tärkeää.

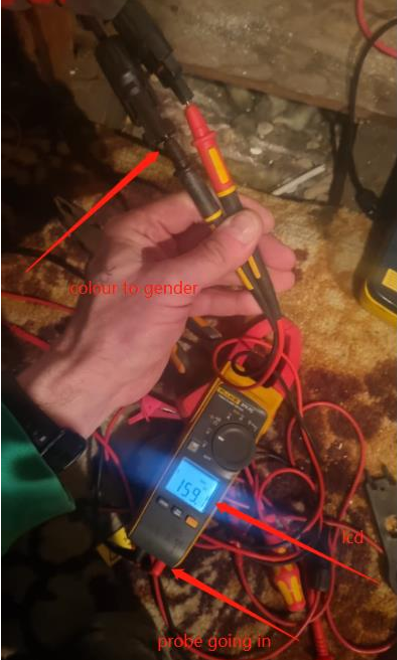

Ennen RMA:n antamista invertterille, joka ei käynnisty tasavirralla, on suoritettava seuraava testi. Varmista, että seuraavat tiedot näkyvät selvästi antamissasi kuvissa:

• MC4-liittimien sukupuoli
• Yleismittariin menevien anturien väri
• LCD-näytön tila

Vianmääritysohjeita

Äskettäin asennetut invertterit:

1. Tarkista  kaikkien PV-merkkijonojen VOC (Open Circuit Voltage).
2. Tarkista  kaikkien PV-merkkijonojen napaisuus.

Ch


3. Varmista, että DC-kytkin on päällä.
4. Jos vaiheet 1-3 ovat kaikki oikein ja invertteri ei vieläkään käynnisty, anna kuvia merkkijonojen mitatulla jännitteellä varmistaen, että yleismittari ja sen näyttö ovat selvästi näkyvissä, sekä mihin yleismittarin anturit asetetaan.

Invertterit, jotka ovat toimineet normaalisti jo jonkin aikaa:

1. Tarkista  kaikkien PV-merkkijonojen VOC.
2. Varmista, että DC-kytkin on päällä.
3. Mittaa        PV-merkkijonojen tasavirta puristimen yleismittarilla.
   • Jos se on suurempi kuin 0,5 A, älä  sammuta tasavirtakytkintä suoraan.
   • Jos sinun on sammutettava invertteri, sammuta ensin vaihtovirtakatkaisija ja sammuta sitten tasavirtakytkin,         kun tasavirta on alle 0,5 A, tai tee se illalla auringonlaskun jälkeen.
4. Käytä yleismittaritarkistaa jännitteet välillä:
   • PV+ ja maa
   • PV- ja maadoitus
     (Jännitteen tulisi laskea arvoista 5% - 95% Voc.)
5. Jos yleismittarissa näkyvä jännite pysyy vakiona, ilmoita siitä meille.
6. Ota yhteyttä Solisiin ja anna heille kaikki tiedot, joita sinulla on, mukaan lukien kuvat ja videot.
