Tā kā pieprasījums pēc tīriem un uzticamiem enerģijas risinājumiem turpina pieaugt, Solis invertoru saderība ar dažādu ražotāju akumulatoriem ir kļuvusi par galveno jautājumu tiem, kas meklē daudzpusīgus un efektīvus enerģijas uzkrāšanas risinājumus. Šajā rakstā mēs iedziļināsimies dažādās metodēs un apsvērumos, kā nemanāmi savienot Solis invertorus ar vairāku ražotāju akumulatoriem, dodot jums iespēju pielāgot enerģijas uzkrāšanas sistēmu jūsu unikālajām prasībām.

Ja vēlaties savienot akumulatoru ar Solis invertoriem, invertora puses komunikācijas porti ir šādi:

CAN-H (Controller Area Network High) uz Pin 4 (zils)

CAN-L (Controller Area Network Low) uz Pin 5 (zils/balts)

Lai izprastu akumulatoru CAN komunikācijas detaļas, iesakām iepazīties ar katra ražotāja sniegtajām atsevišķajām akumulatoru rokasgrāmatām. Dažādiem akumulatoru ražotājiem var būt unikālas specifikācijas un prasības attiecībā uz CAN komunikāciju, tāpēc ir svarīgi iepazīties ar konkrēto dokumentāciju par jūsu izmantotajiem akumulatoriem.

Mēs saprotam, ka tas var būt nedaudz sarežģīti, taču, lai jums palīdzētu, esam apkopojuši vairāku akumulatoru ražotāju komunikācijas savienojuma detaļu sarakstu.

Augsta sprieguma (priekš S6-EH3P(5-10)K-H-EU un  RHI-3P(5-10)K-HVES-5G ierīcēm):

1. BYD (Battery-Box-Premium - HVS/HVM)
2. Pylon (Force-H2)
3. Soluna (Module 10K Pack HV)
4. Weco (WeCo5K3-LV-HV)
5. Dyness (Tower Series)
6. LG Energy Solutions (Resu 10H Prime)

Zema sprieguma (priekš RHI-(3-4.6)K-48ES-5G, S5-EH1P(3-6)K-L un S6-EA1P(3.6-6)K-L ierīcēm):

1. BYD (Battery-Box-Premium - LVS/LVM)
2. Pylon (Force-L1)
3. Pylon (US5000)
4. Fox (LV5200)
5. LG Energy Solutions (Resu3.3, Resu 6.5, Resu10)
6. Puredrive (PureStorage II Hybrid 5kWh)
7. Green Solutions (Home E10)
8. UZ Energy (Power Lite)
9. WeCo (5K3 XP/4K4 LT)

Augsta sprieguma akumulatoru baterijas

BYD:

Battery Box Premium - HVS/HVM

HVS 5.1, 7.7, 10.2, 12.8

HVM 8.3, 11.0, 13.8, 16.6, 19.3, 22.1

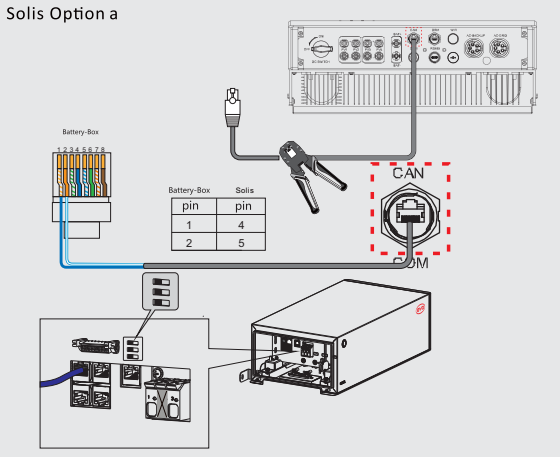

Ja vēlaties savienot savu BYD akumulatoru ar Solis invertoriem, invertora un BMS puses komunikācijas porti ir šādi:

CAN-H (Controller Area Network High) uz Pin 1 (zils)

CAN-L (Controller Area Network Low) uz Pin 2 (zils/balts)

PylonTech:

Force-H2

 Ja vēlaties savienot savu pylon akumulatoru ar Solis invertoriem, invertora un BMS puses komunikācijas porti ir šādi

BMS:

Communikācijas termināli:

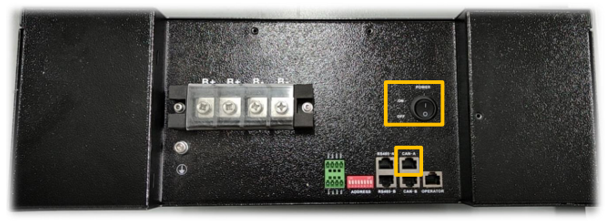

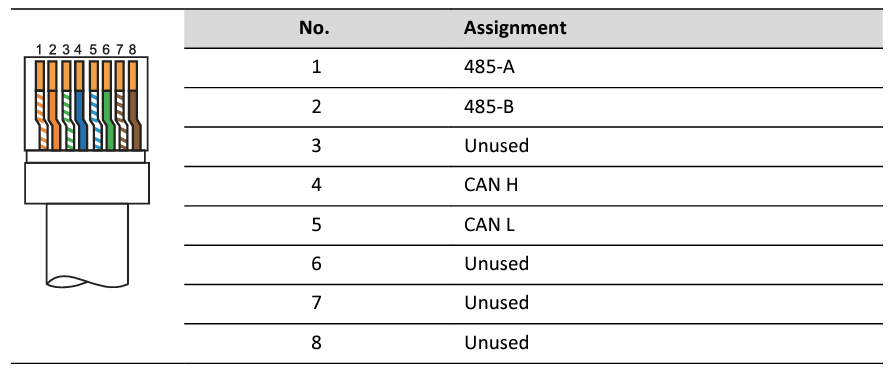

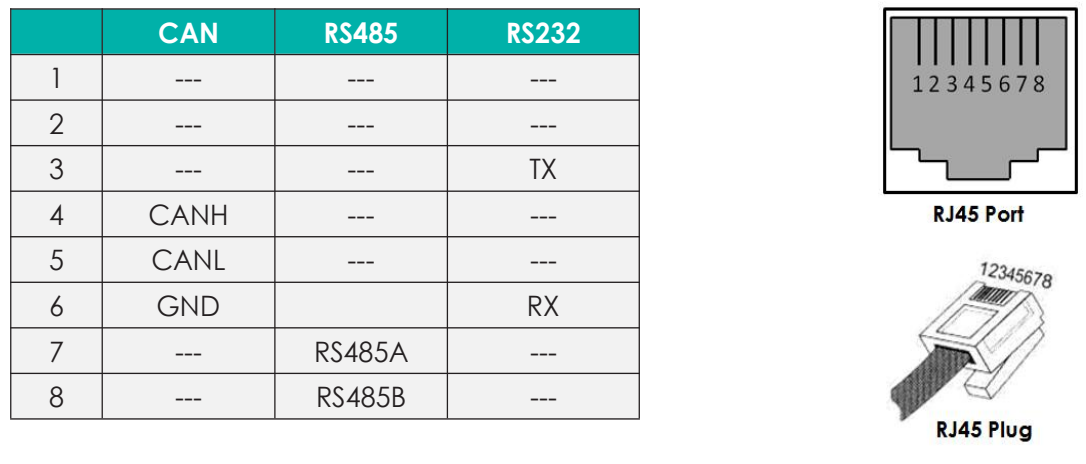

RJ45 Portu definīcijas Pin

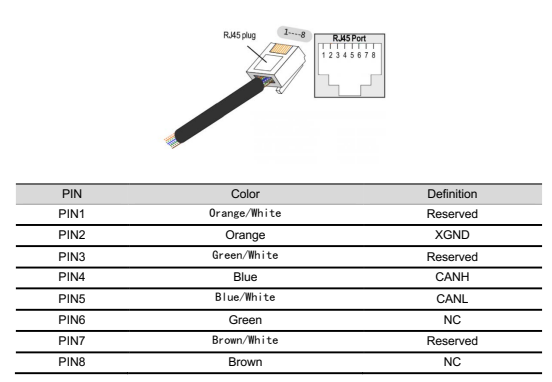

CAN-H (Controller Area Network High) uz Pin 4 (zils)

CAN-L (Controller Area Network Low) uz Pin 5 (zils/balts)

Soluna:

Module 10K Pack HV

BMS:

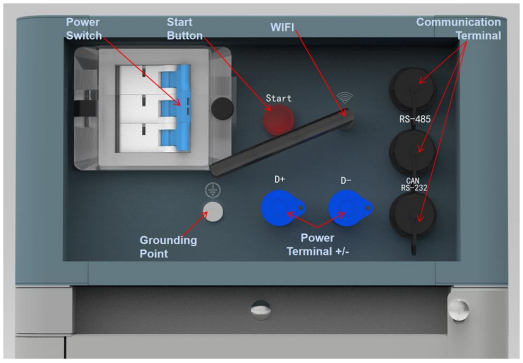

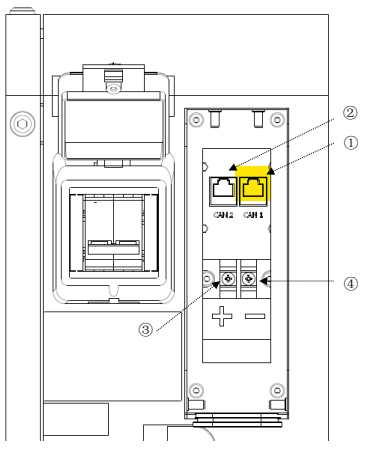

Pārliecinietes kad izmantojat pareizo COM Portu (CAN 1 port)

Soluna akumulatora CAN komunikācijas saskarsme ir šāda:

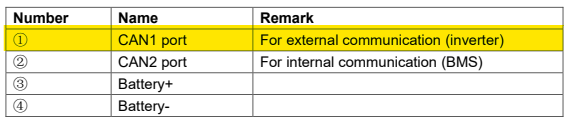

CAN 1 ports priekš inventora komunikācijas

WECO:

WeCo5K3-LV-HV un HV BOX XP

 Ja vēlaties savienot savu Weco akumulatoru ar Solis invertoriem, invertora un BMS puses komunikācijas porti ir šādi:

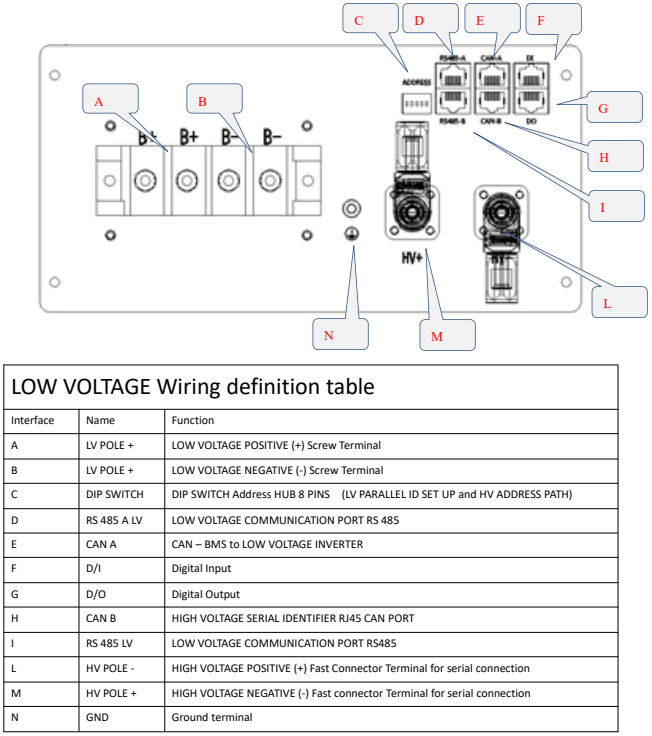

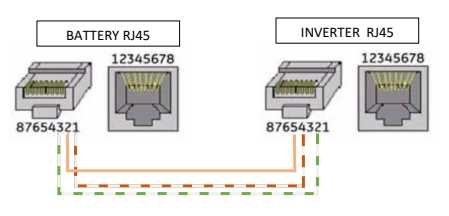

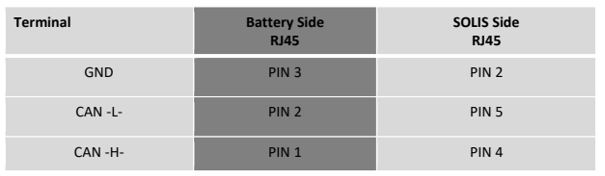

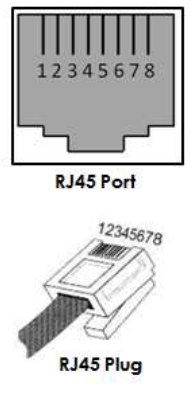

RJ45 ports attiecībā pret CAN bus pin definīcuju

LŪDZU, APSKATIET TĀLĀK ESOŠO RAKSTU, LAI IEGŪTU DETALIZĒTUS NORĀDĪJUMUS PAR WECO AKUMULATORA PIEVIENOŠANU SOLIS INVERTORIEM.

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en

Dyness:

Tower Series

 Ja vēlaties savienot savu Dyness Tower akumulatoru ar Solis invertoriem, invertora un BMS puses komunikācijas porti ir šādi:

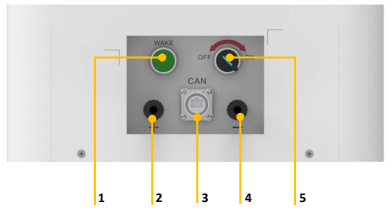

BMS saskarsme:

1: Ieslēgšanas/aktivizēšanas poga

2: Akumulatora savienojuma pozitīvais pols

3: CAN komunikācijas ports

4: Akumulatora savienojuma negatīvais pols

5: Ieslēgšanas slēdzis

CAN komunikācijas kontaktu definīcija:

LG Enerģijas risinajumi:

Resu 10H Prime

Kabeļu savienojumi:

Kabeļu konfigurācija:

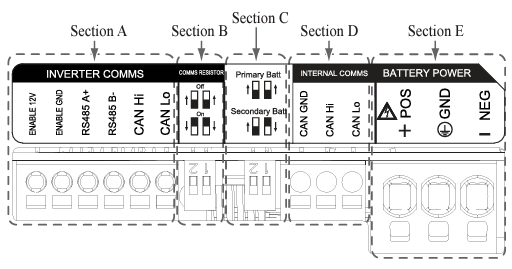

Sekcija A:

Invertora komunikācijas porti, tostarp CAN/RS485 un iespējošanas līnijas.

DIP slēdzis komunikācijas pārtraukšanas rezistora iestatīšanai.

DIP slēdzis primāro/sekundāro akumulatoru iestatīšanai.

Nepievienojiet iekšējās komunikācijas pieslēgvietas.

Akumulatora barošanas porti, ieskaitot pozitīvo/negatīvo polu un zemējumu (POS: barošanas spaile plus, NEG: barošanas spaile mīnus, GND: zemējums)

Kabeļu savienošanas ceļvedis:

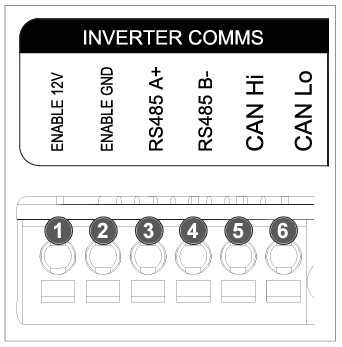

Komunikācijas porti:

• Vispirms pievienojiet iespējošanas zemējuma vadu 2. spailei.
• Pievienojiet iespējošanas 12 V pozitīvo līniju 1. spailei.
• Izvēlieties metodi, kas atbilst invertora komunikācijas metodei atzīmētajā daļā.
• Ja invertors izmanto RS485, pievienojiet RS485 (A+, B-) līnijas 3. un 4. spailei. Ja invertors izmanto CAN metodi, pievienojiet CAN (augsta, zema) līnijas 5. un 6. spailei.

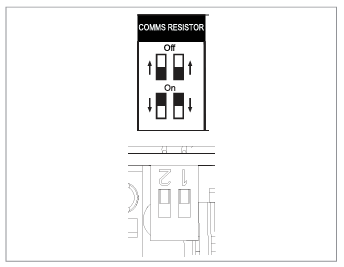

DIP slēdzis primāro/sekundāro bloku komunikācijas pārtraukšanas rezistora iestatīšanai

Lai iegūtu viena bloka komplektu, nolaidiet DIP slēdzi (komunikācijas pārtraukšanas rezistoru) pilnībā uz leju.

Izmantojiet BMS un DRM Portus inventora pusē:

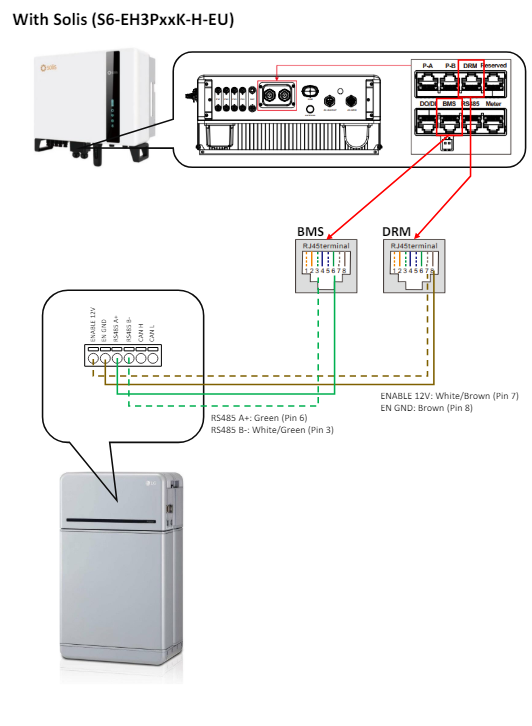

Savienojiet PINs šādi:

Uz DRM Porta:

• Iespējot 12 V pie 7. kontakta: balts/brūns
• Iespējot zemējumu pie 8. kontakta: brūns

Uz BMS Porta:

• RS485 B- pie PIN 3: zaļš/balts
• RS485 A+ pie PIN 6: zaļš

Zema sprieguma baterijas:

BYD:

Battery Box Premium – LVS & LVM

LVS 5.1, 8.0, 12.0, 16.0, 20.0, 24.0

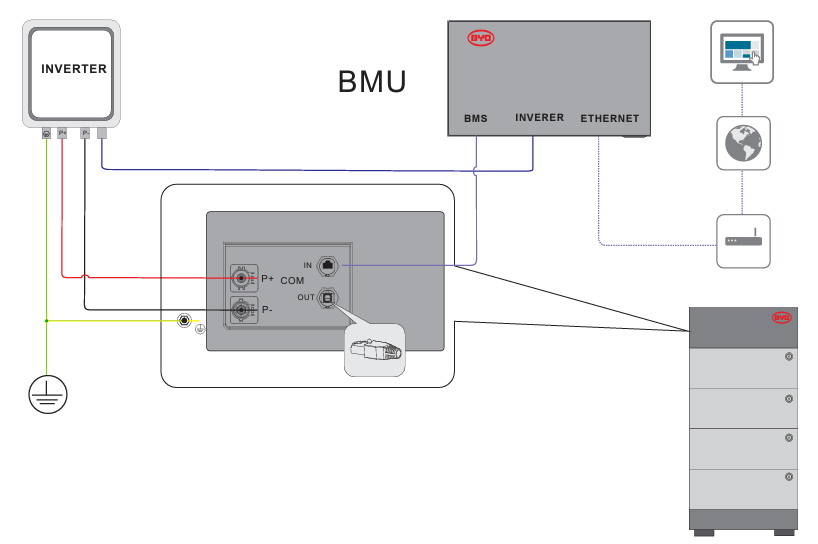

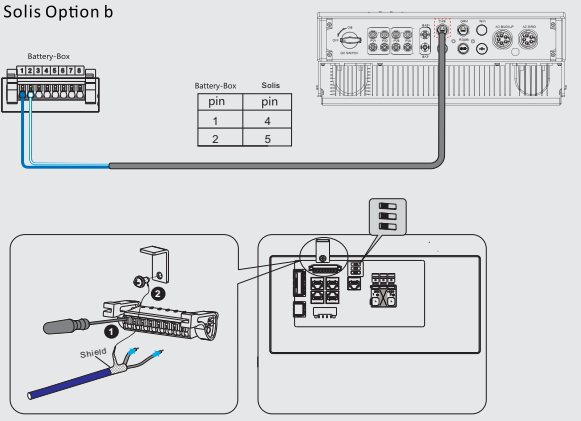

Savienošanas diagramma:

Pin pozīcijas priekš BYD baterijām:

PylonTech:

Force-L1

Tiem, kas vēlas izveidot savienojumu starp Pylon Force L1 akumulatoru un Solis invertoriem, šeit ir sniegta informācija par sakaru portu BMS pusē:

Kontroles modulis:

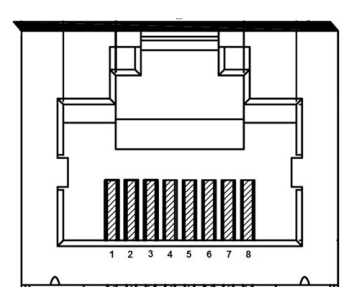

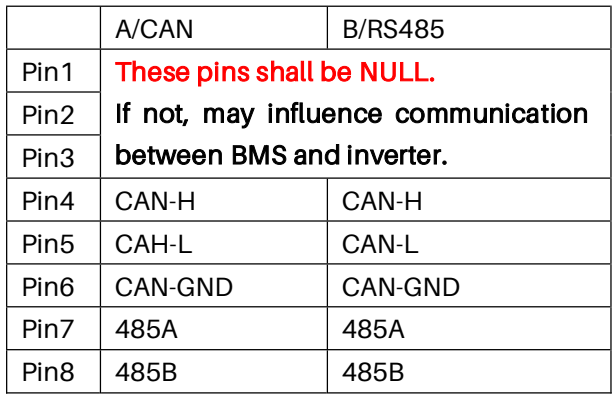

Definīca RJ45 Portu Pin

PylonTech:

US5000

Ja nepieciešams pievienot Pylon US5000 akumulatoru un Solis invertorus:

PIEZĪME: LŪDZU, IZMANTOJIET PYLON NODROŠINĀTO CAN KABELI

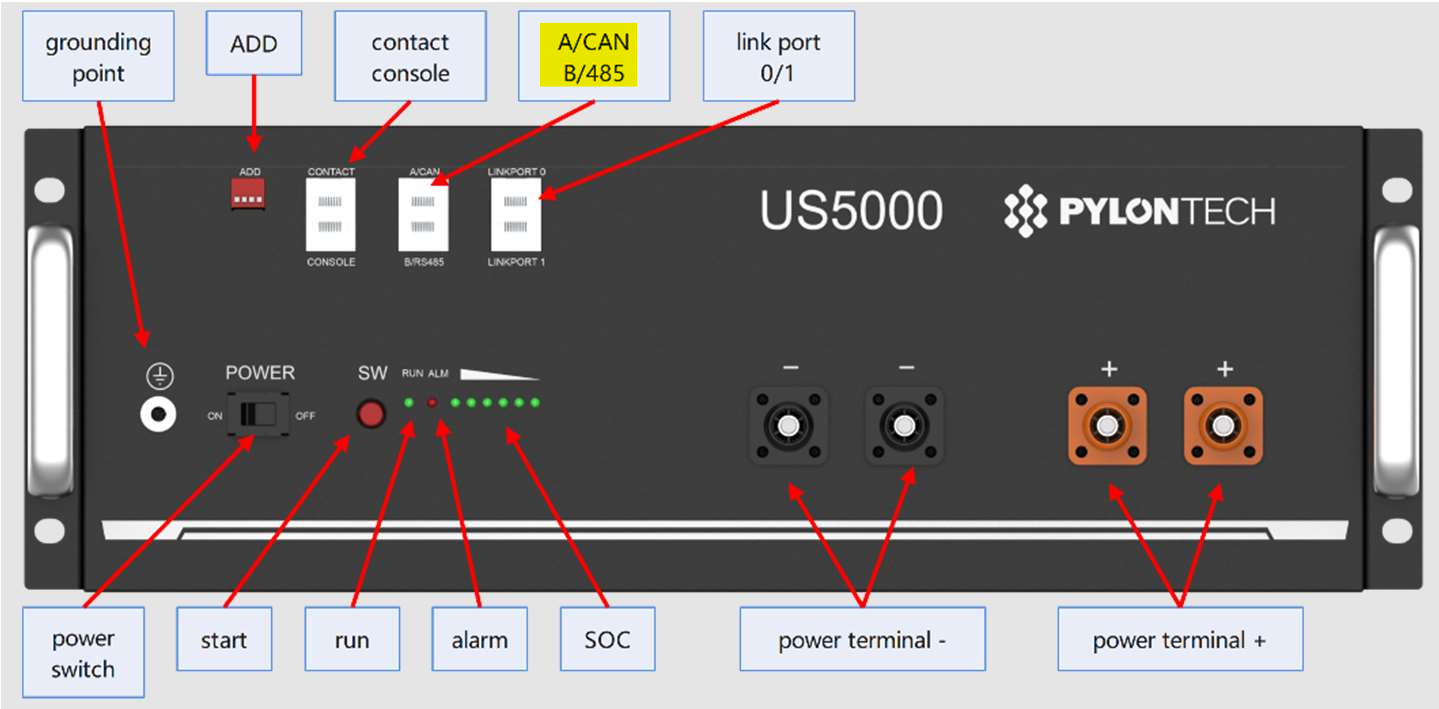

US5000 Front panel:

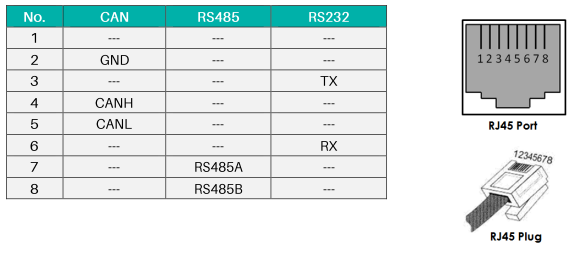

Definīcija RJ45 Portu Pin

Fox:

LV5200

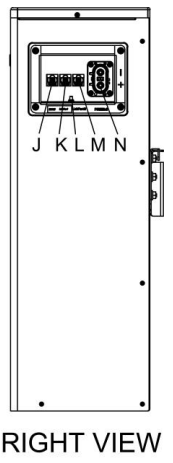

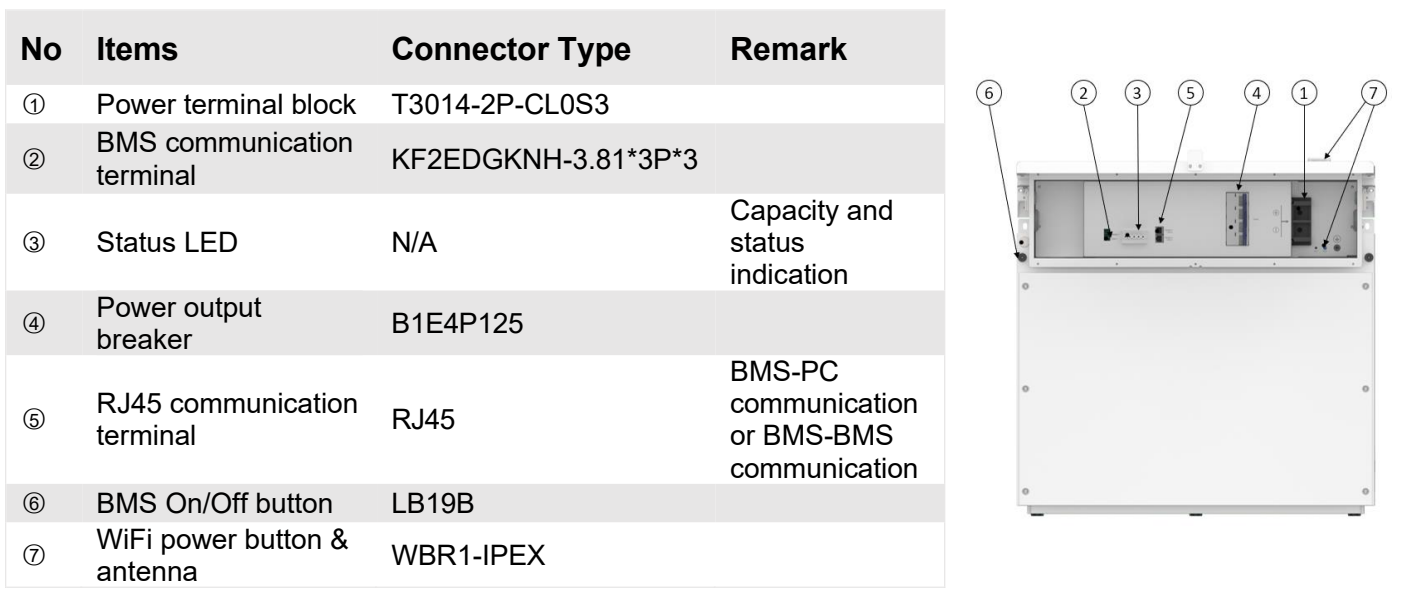

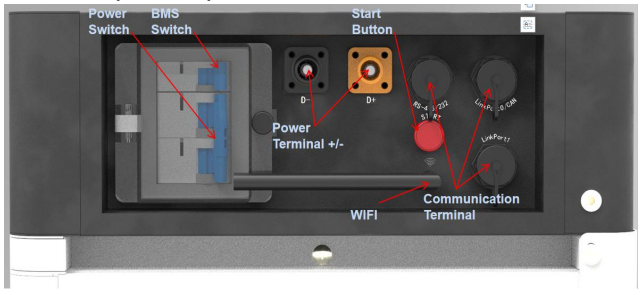

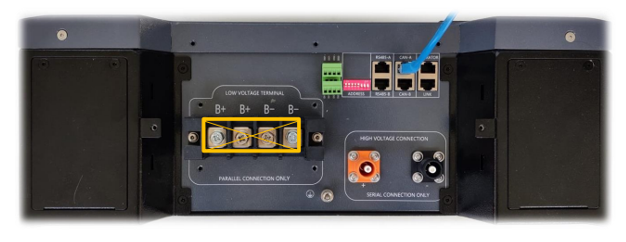

BMS saskarsme:

    J: CAN

    K: RS485

    L: Zemējuma skrūve

    M: LinkPort0

    N: POWER-2

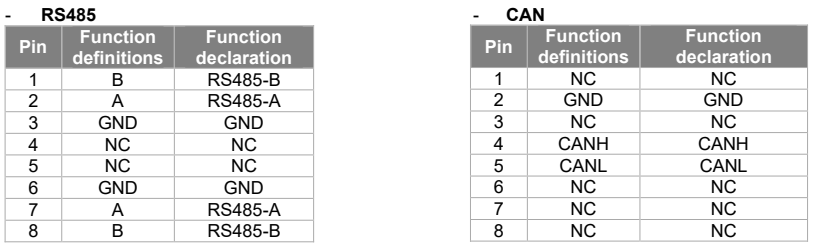

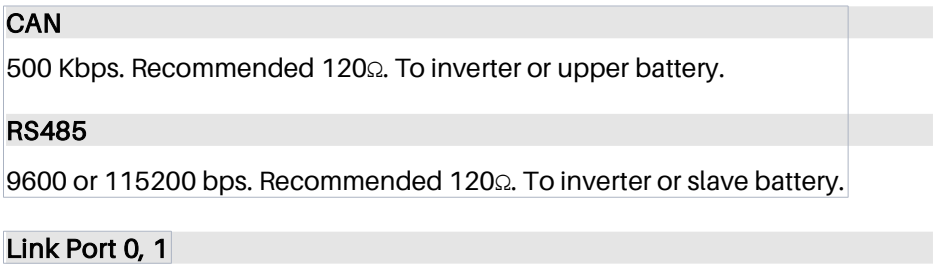

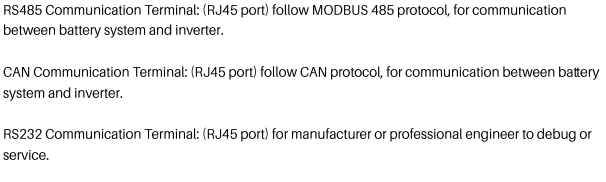

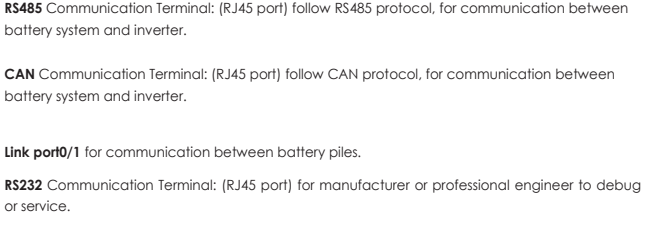

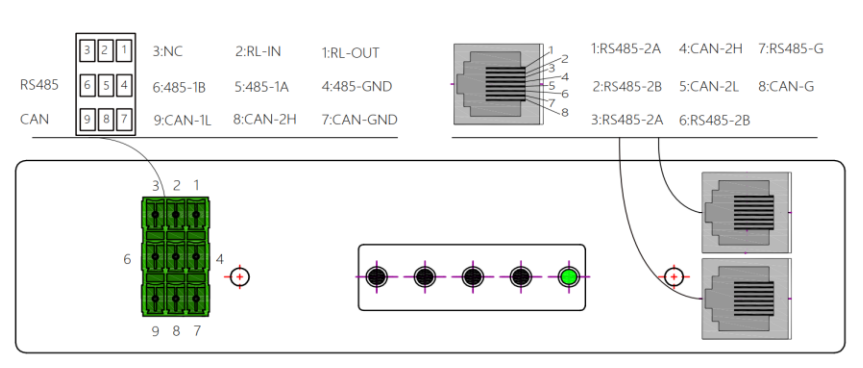

CAN/RS485 ir invertora komunikācijas saskarne. Saskarne ir definēta šādi:

Dip Slēdži

LG Energy Risinājumi:

Resu3.3, Resu 6.5, Resu10

Interneta kabeļu savienošana:

Pievienojiet katru tīkla kabeli atbilstošajai tīkla pieslēgvietai. Izmantojiet pieslēgvietu apakšējā kreisajā stūrī pirmajam akumulatoru blokam, apakšējā labajā stūrī esošo — otrajam akumulatoru blokam un augšējo — invertoram.

Akumulatora bloka konfigurēšana:

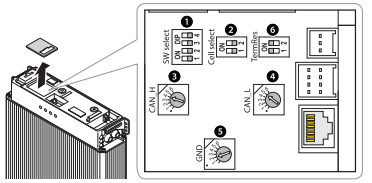

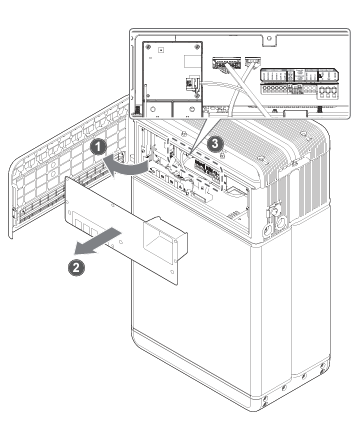

Noņemiet slēdža vāku, pavelkot to uz augšu, lai atsegtu shēmas plati.

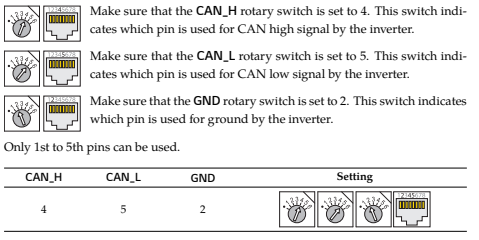

Iestatījumi CAN bus pin:

Puredrive:

PureStorage II Hybrid 5kWh

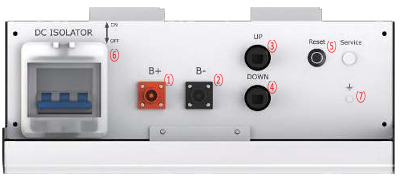

Savienojumu saskarsme:

1. Akumulators <--> Invertora barošanas kabeļi (+)
2. Akumulators <--> Invertora barošanas kabeļi (-)
3. Sakaru kabeļi (augšup)
4. Sakaru kabeļi (lejā)
5. Akumulatora atiestatīšanas poga
6. Līdzstrāvas izolators
7. Zemējuma punkts

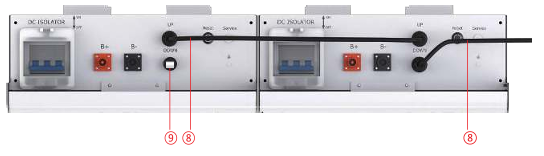

Lūdzu izmantojiet piedāvāto kabeli

Pievienojiet komunikaciajs kabeļus, kā parādīts zemāk. Pievienojiet COM rezistoru pēdējai sakaru saskarnei, kas ir atvērta.

Lūdzu, ņemiet vērā, ka pat viena akumulatora vai vairāku akumulatoru uzstādīšanas gadījumā COM rezistors ir nepieciešams, lai pastiprinātu CAN kopnes signālu.

            8. Komunikācijas kabelis

            9. COM rezistors

   Iespraudiet COM Rezistoru                                                         Uzlieciet aizsargājošo korķīti

Green Solutions Inc.:

Home E10

Lai savienotu savu Green solutions akumulatoru ar Solis invertoriem, lūdzu, ņemiet vērā šādus BMS puses sakaru porta iestatījumus:

Komunikācijas termināļi:

UZ Energy:

Power Lite

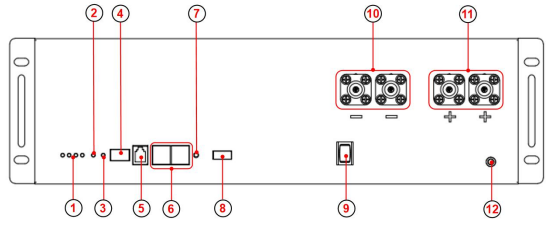

Baterijas izkārtojums:

1:SOC LED x4

2: Trauksmes LED

3: DARBĪBAS LED

4: Numura sastādītājs

5: Komunikācijas ports RJ11 RS232 uz augšējo iekārtu

6: Komunikācijas ports *2 RJ45 CAN uz PCS RS485 iekšējo savienojumu

7: Atiestatīt modināšanas sistēmu no darbības traucējumu stāvokļa

8: Sausais kontakts

9: Ieslēgšanas/izslēgšanas slēdzis

10: Negatīvais ports x2 PSR6XAB melns 5,7, 25 mm2

11: Pozitīvais ports x2 PSR6XBB oranžs 5,7, 25 mm2

12: Zemējums M6 dzeltenzaļš, 10 AWG

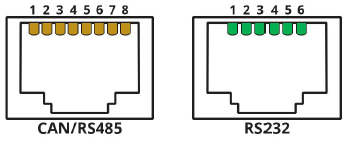

RJ45 Portu definīcija:

CAN:

• Pin 1: CAN-H
• Pin 5: CAN-L
• Pin 2, 3, 4, 6, 7: NC
• Pin 8: GND

RS485:

• Pin 1, 4, 5: NC
• Pin 2, 7: RS485-A
• Pin 3, 6: RS485-B
• Pin 8: GND

RS232:

• Pin 1, 2, 6: NC
• Pin 3: BMS pārraidītājs; Datora uztvērējs
• Pin 4: BMS uztvērējs; Datora pārraidītājs
• Pin 5: GND

WeCo:

5K3 XP / 4K4 LT

Battery Izkārtojums:

5K3 XP Piemērs

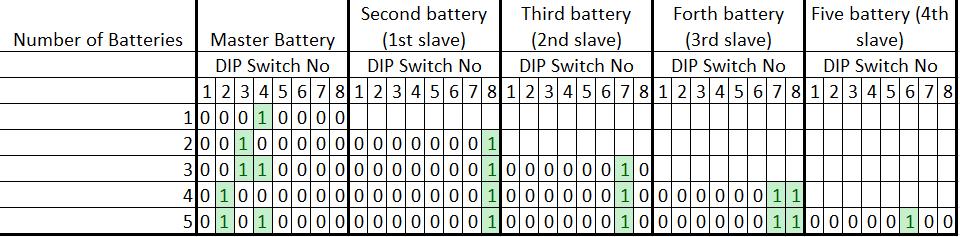

DIP slēdži visi ir izslēgtā stāvoklī (00000000). Tikai pēdējās pakārtotās ierīces DIP slēdžiem jābūt iestatītiem citādi (00000100).

4K4 LT Piemērs

DIP slēdži visi ir izslēgtā stāvoklī (00000000). Tikai pēdējās pakārtotās ierīces DIP slēdžiem jābūt iestatītiem citādi (00000100).

BMS CAN kontaktu izvads akumulatora pusē ir vienāds jebkuram WeCo akumulatoram.

RJ45 terminālis invertora pusē ir jāsaspiež, lai tas atbilstu invertora kontaktu izvadam.

LŪDZU, APSKATIET TĀLĀK ESOŠO RAKSTU, LAI IEGŪTU DETALIZĒTUS NORĀDĪJUMUS PAR WECO AKUMULATORA PIEVIENOŠANU SOLIS INVERTORIEM.

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en

Ceram, ka šī informācija par akumulatoru pievienošanu invertoriem būs noderīga. Ja jums ir vēl kādi jautājumi vai īpašas prasības attiecībā uz akumulatoriem, lūdzu, nevilcinieties sazināties ar mums. Mēs esam šeit, lai palīdzētu jums jebkādā veidā.
