Kā noteikt zemējuma kļūdas jūsu PV sistēmā
Ievads:
Zemējuma kļūdas PV sistēmās ir vienas no visbiežāk sastopamajām — taču reizē arī visgrūtāk atrodamajām — problēmām, ar kurām tehniķi saskaras objektos. Tās nereti attīstās nemanāmi grauzēju radītu bojājumu, mitruma iekļūšanas, UV degradētas izolācijas vai nepareizi novadītu kabeļu dēļ. Ja tās netiek atklātas, zemējuma kļūmes var izraisīt invertora izslēgšanos, sistēmas ražības zudumu vai pat aizdegšanos.
Šajā rakstā parādīsim, kā atrast zemējuma kļūmi saules PV virknei, izmantojot tikai multimetru, pamatizpratni par sprieguma uzvedību un praksē pārbaudītu metodi.
⚠️ Svarīgs paziņojums:
Šo testu drīkst veikt tikai kvalificētas personas. DC sistēmās var būt dzīvībai bīstami spriegumi. Pirms jebkādiem mērījumiem izmantojiet atbilstošus individuālos aizsardzības līdzekļus (IAL) un droši atdaliet sistēmu no invertora.
Apļa veida dizains ar daudzām krāsām
Ar mākslīgā intelekta palīdzību ģenerēts saturs var būt neprecīzs.
Problēmas izpratne:
Kas ir zemējuma kļūda? Zemējuma kļūda notiek, kad kāds DC sistēmas vadītājs neparedzēti nonāk saskarē ar zemi. Tas izveido noplūdes ceļu, kas var izraisīt izolācijas pretestības trauksmes, aktivizēt uzraudzības sistēmu atvienošanu vai kompromitēt invertora drošības protokolus.
Lai gan mūsdienu invertoriem (piemēram, Solis) ir izolācijas uzraudzības funkcijas, tie ne vienmēr precīzi norāda bojājuma vietu. Tam nepieciešami sprieguma mērījumi.
Apļa veida dizains ar daudzām krāsām
Ar mākslīgā intelekta palīdzību ģenerēts saturs var būt neprecīzs.
⚠️ Bīstamība un drošības pasākumi:
Pirms sākat meklēt zemējuma kļūmi, ievērojiet šādus būtiskus drošības pasākumus:
⚡ 1. Dzīvībai bīstama elektriskā trieciena risks
Pat ja invertors ir izslēgts, PV moduļi saules gaismā paliek zem sprieguma. Zemējuma kļūmes var padarīt zem sprieguma arī lauku vai konstrukciju, radot neredzamu, bet letālu risku.
Vienmēr atvienojiet invertoru un izolējiet PV virkni(-es) no visiem barošanas avotiem pirms mērījumiem.
Kabeļus turiet tikai aiz izolācijas, nekad neaiztieciet rāmjus, moduļu aizmugures, montāžas detaļas vai metāla konstrukcijas.
Novērsiet mēriekārtas bojājumus
Izmantojiet DC multimetrus ar nominālo spriegumu ≥ 1000 V DC (vai ≥ 600 V, ja tas ir atļauts specifikācijā), lai novērstu pārsprieguma bojājumus.
Pārspriegums var sabojāt mēraparātu, padarīt tā korpusu zem sprieguma un radīt trieciena risku.Individuālie aizsardzības līdzekļi (IAL)
Lietojiet elektrisko IAL: izolējošos cimdus, acu aizsardzību, sejas vairogu, liesmu aizturošu apģērbu — un resparātoru, ja jāattīra vai jāatver iekārtas.
Nodrošiniet, ka nepiederošas personas netuvojas mērījumu zonai.
⏱️ 4. Pagaidiet pēc atvienošanas
Pēc virknes izslēgšanas un izolēšanas pagaidiet ~5 minūtes, lai izlādes kapacitāte samazinātos, pirms pieskaraties sistēmas komponentiem.
Neiedarbiniet bojātas virknes
Neatvienojiet un nepieslēdziet PV virknes ar zemējuma kļūmi invertoram — pat testēšanas nolūkos.
Turiet invertora AC automātslēdzi izslēgtu un pārliecinieties, ka invertora DC slēdzis (izolators) paliek IZSLĒGTS, līdz zemējuma kļūme ir pilnībā atrasta un novērsta.Konstrukciju un elektriskā savienojuma (zemējuma) nodrošināšana
Pārliecinieties, ka moduļu rāmji, nesošās konstrukcijas un montāžas elementi ir pienācīgi iezemēti/zemēti.
Uzturiet pārsprieguma aizsardzību jebkurām sakaru vai tīkla līnijām, kas savienotas ar lauku.Ugunsgrēka un sprādziena riska novēršana
Reti bojājumi var radīt sprādzienbīstamas vai toksiskas gāzes invertora korpusā. Neizmantojiet DC slēdžus un neatveriet korpusu, līdz tas ir atzīts par drošu.
Izmantojiet respiratoru, ja pastāv saskarsmes ar toksiskiem blakusproduktiem risks.
Solis pa solim: kā atklāt un atrast zemējuma kļūdu
1. Solis
Apstipriniet, ka zemējuma kļūme pastāv

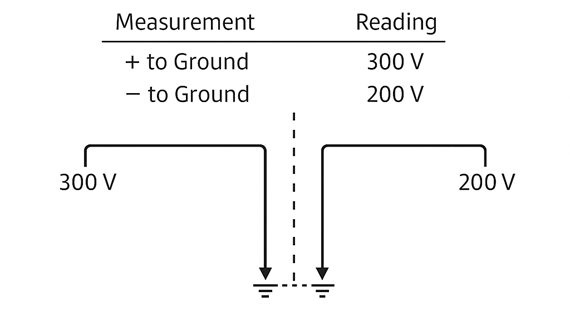

Sākumā atdaliet aizdomīgo virkni no invertora. Izmēriet spriegumu starp:
Pozitīvo (+) un zemi
Negatīvo (−) un zemi
Piemērs:
10 moduļi (50 V/modulis) – kopējais Voc 500 V
Veselā, “peldošā” (no zemes izolētā) sistēmā spriegums no jebkuras klemmes uz zemi parasti ir zem 30–40 V.
Ja vienā pusē redzami būtiski lielāki spriegumi, visticamāk pastāv zemējuma kļūda.
Šī nelīdzsvarotība apstiprina noplūdi pa neparedzētu ceļu.
2. Solis
Novērtējiet kļūmes atrašanās vietu — metode ar vienu multimetru

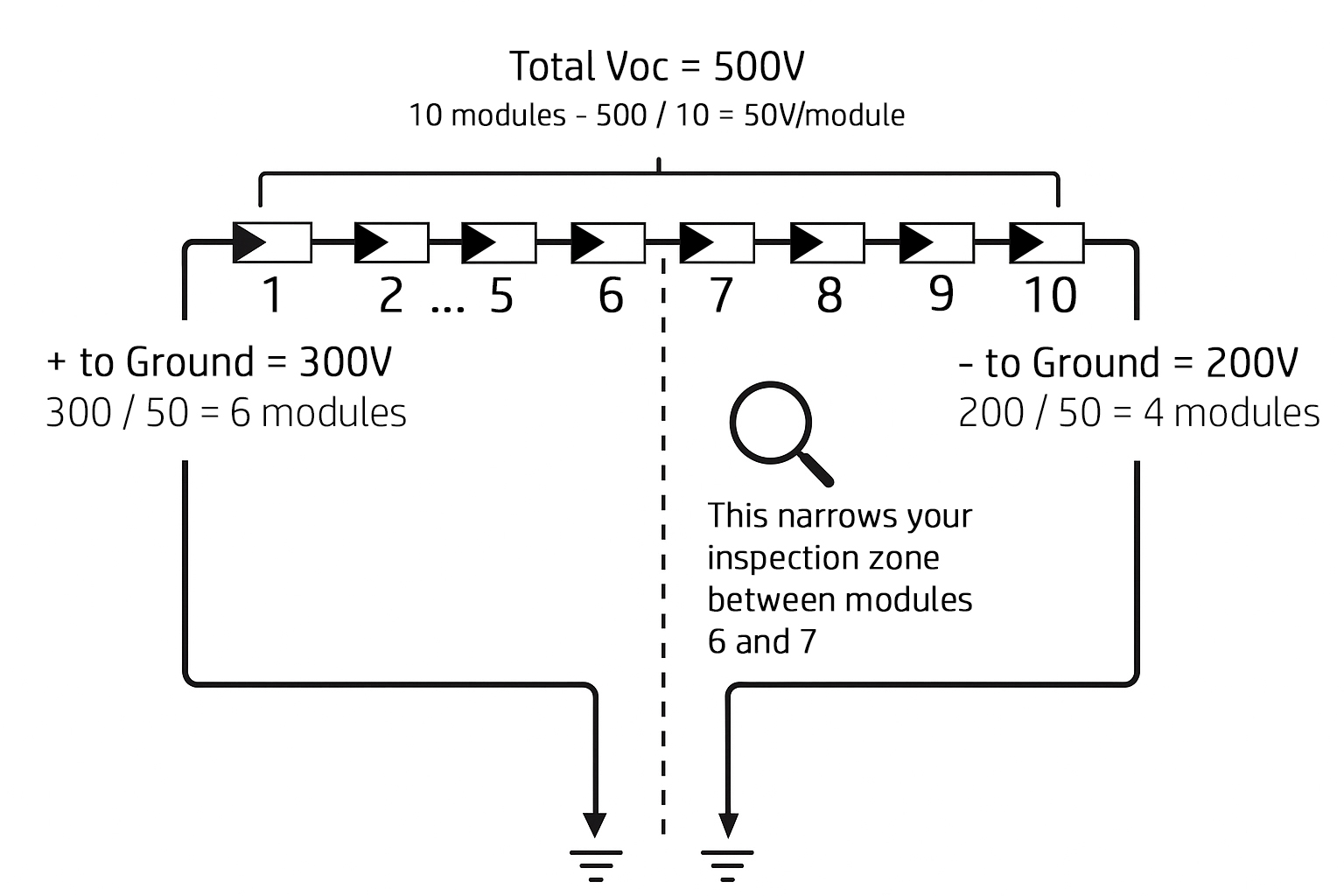

Tagad izmēriet kopējo virknes spriegumu (Voc) starp + un −. Tad izdaliet to ar moduļu skaitu, lai noteiktu spriegumu uz moduli.
Piemērs:
Kopējais Voc = 500 V
10 moduļi → 500 / 10 = 50 V/modulis
Ja + pret zemi = 300 V
→ 300 / 50 = 6 moduļi no pozitīvā gala
Ja − pret zemi = 200 V
→ 200 / 50 = 4 moduļi no negatīvā gala
Tas sašaurina pārbaudes zonu līdz starp moduļiem 6–7.
3. Solis
Lokalizējiet kļūmi ar divu multimetru metodi (sprieguma dalītāja paņēmiens)
Šī metode uzlabo precizitāti, izmantojot divus identiskus multimetrus ar vienādu iekšējo pretestību.
Procedūra:
1. Pievienojiet vienu voltmetru starp pozitīvo un kopējo punktu.
2. Otru voltmetru pievienojiet starp negatīvo un to pašu kopējo punktu.
3. Zemejiet kopējo punktu (tas līdzsvaro spriegumu starp mēraparātiem).
4. Nolasiet abus spriegumus.

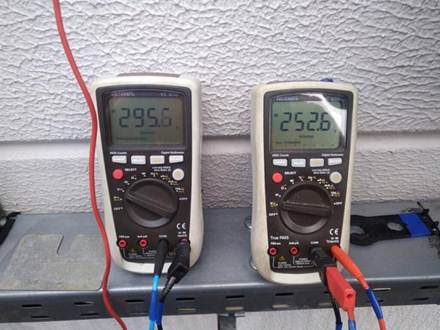

2. piemērs: kopējais virknes spriegums: 548 V
- Kreisais voltmetrs (− uz PE): 295,6 V
- Labais voltmetrs (+ uz PE): 252,6 V
Tagad aprēķiniet: Kļūmes atrašanās vieta = (295,6 / 548) × 18 moduļi ≈ 9,7
→ Sāciet pārbaudi starp 9. un 10. moduli, skaitot no negatīvā gala.
Šī metode nodrošina lielāku precizitāti un ir īpaši noderīga garākām virknēm.
Secinājums:
Zemējuma kļūdas var būt kaitinošas — taču ar pareiziem rīkiem un pieeju tās var atrast ātri un precīzi. Solis iesaka šo uz sprieguma mērījumiem balstīto metodi visiem lauka tehniķiem, kas saskaras ar izolācijas vai zemējuma noplūdes trauksmēm.
