Lokālās HMI/DSP atjaunināšanas procedūra

Procedūra lokālam HMI/DSP atjauninājumam

Lai nodrošinātu optimālu jūsu Solis invertora darbību, regulāri programmatūras atjauninājumi dažkārt ir būtiski. Šie atjauninājumi uzlabo funkcionalitāti, novērš kļūdas un uzlabo jūsu saules enerģijas sistēmas kopējo efektivitāti. Lai gan Solis var attālināti veikt programmatūras atjauninājumus, izmantojot SolisCloud platformu, ir situācijas, kad nepieciešams veikt lokālu atjauninājumu. Tas var būt nepieciešams, ja attālinātais atjauninājums neizdodas vai ja jūsu saules enerģijas sistēma nav pieslēgta SolisCloud.

Šajā rakstā mēs soli pa solim izskaidrosim, kā veikt lokālo programmatūras atjauninājumu jūsu Solis invertorā. Mēs apskatīsim visu procesu un sniegsim padomus problēmu novēršanai, lai nodrošinātu veiksmīgu atjaunināšanu. Neatkarīgi no tā, vai esat pieredzējis saules enerģijas profesionālis vai jauns sistēmas īpašnieks, šī rokasgrāmata palīdzēs uzturēt jūsu Solis invertoru optimālā darba kārtībā pat tad, ja nav pieejama mākoņpakalpojuma atjaunināšanas iespēja.

Table of content:

• Prasības
• DSP atjauninājums (izņemot S6 sēriju ar USB pieslēgvietu)
• HMI atjauninājums (izņemot S6 sēriju ar USB pieslēgvietu)
• HMI atjauninājums – ekrāna/displeja iesaldēšanās gadījumā
• EPM3-5G-PLUS
• Problēmu novēršanas padomi

Prasības:

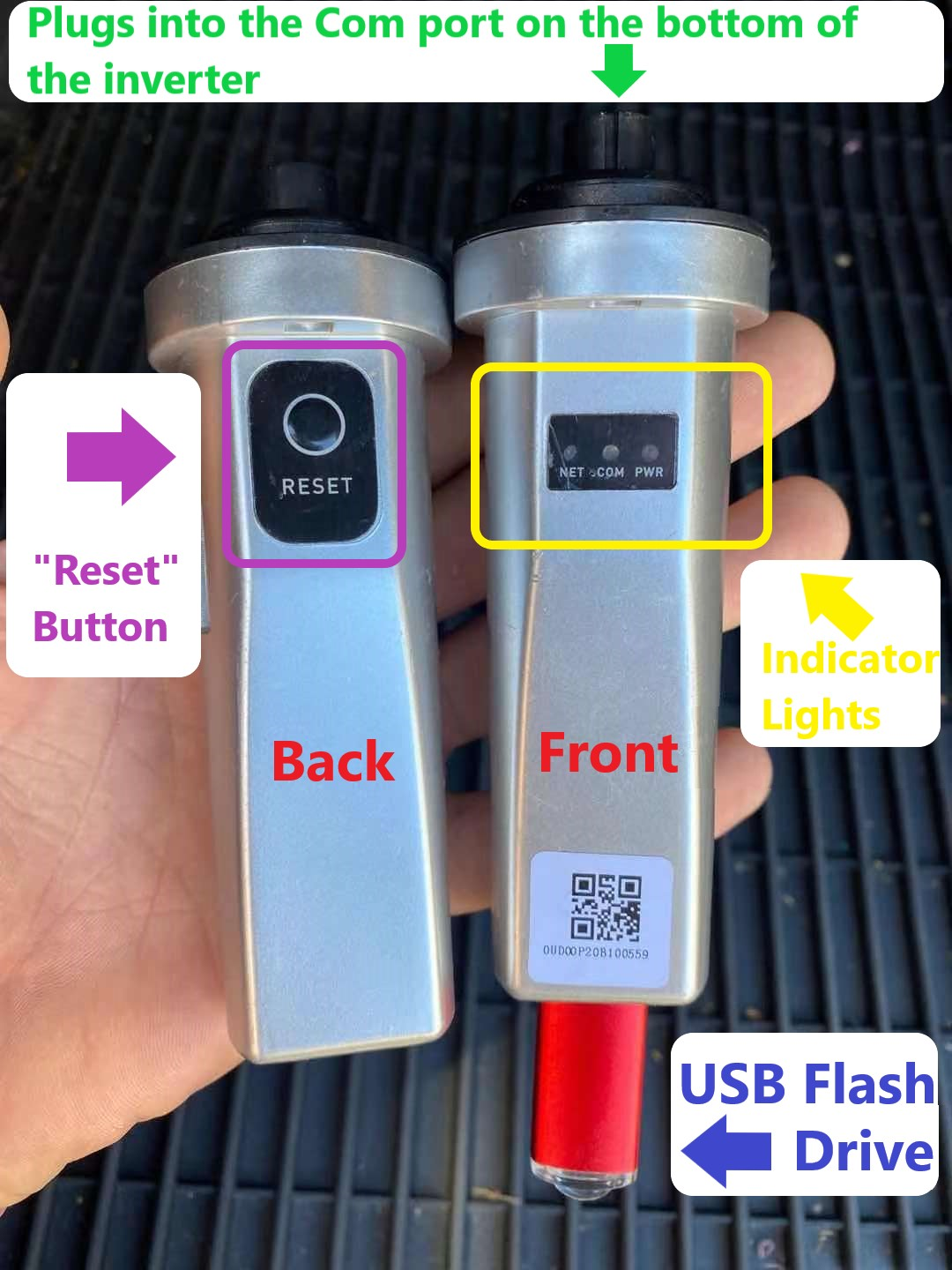

 1: Atjaunināšanas adapteris (Update Stick):

Sazinieties ar Solis atbalstu, ja jums vēl nav atjaunināšanas adaptera. (Piezīme: adapteri tiek nosūtīti tikai uzstādītājiem, nevis gala klientiem vai sistēmas īpašniekiem.)

2:  Programmatūras faili:

Sazinieties ar mūsu Solis atbalsta dienestu. Mēs jums nosūtīsim nepieciešamos failus. Būs jāzina jūsu invertora pašreizējā programmatūras versija.

3: USB  datu nesējs:

Pārliecinieties, ka USB ir tukšs, formatēts FAT32 formātā, un iespēju robežās bez metāla korpusa.

4: Komunikācijas kabelis / Adreses iestatījums:

Pārliecinieties, ka nav pievienoti komunikācijas kabeļi. Pārbaudiet, vai invertora adrese ir iestatīta uz 1.

PIEZĪME: Ja nepieciešams atjaunināt gan HMI, gan DSP, iesakām vispirms atjaunināt DSP, un tikai pēc tam HMI.

DSP Atjaunināšana

Saderīgie modeļi:

Solis-1P(.7-3.6)K-M-4G

Solis-1P(2.5-6)K-4G

S5-GR1P(.7-3.6)K-M

S5-GR1P(2.5-6)K

S5-GR3P(3-20)K

S5-GC(25-40)K

S5-GC(50-60)K

S5-GC3P(50-60)K

S5-GC80K

S5-GC(100-110)K

S5-EH1P(3-4.6)K-L

Solis-3P(3-20)K-4G

Solis-3P(5-30)K-LV

Solis-(25-50)K-5G + Plus

Solis-(40-70)K

Solis-(80-110)K-5G

Solis-(80-110)K-5G-PRO

Solis-125K-EHV-5G

Solis-255K-EHV-5G

S6-GR1P(0.6-3.6)K-M

S6-GR1P(2.5-6)K

RAI-3K-48ES-5G

RHI-(3-5)K-48ES

RHI-(3-6)K-48ES-5G

RHI-3P(5-10)K-HVES-5G

Procedūra:

1: Piegādātos failus ievietojiet USB atmiņā

        > Viens fails ir nosaukts 28062API.bin (šis fails nekad nemainās)

        > Viens fails ir nosaukts 28062APP.bin (šis ir konkrētais failus jūsu invertoram)
Ja fails nav nosaukts 28062APP.bin, pārdēvējiet to.
Pārliecinieties, ka fails nav saspiests ZIP formātā. Ja ir — atspiediet to.
Pārliecinieties, ka fails nav mapē jūsu USB Drive atmiņā.
 USB Drive nedrīkst būt citu failu.

                Piemērs:

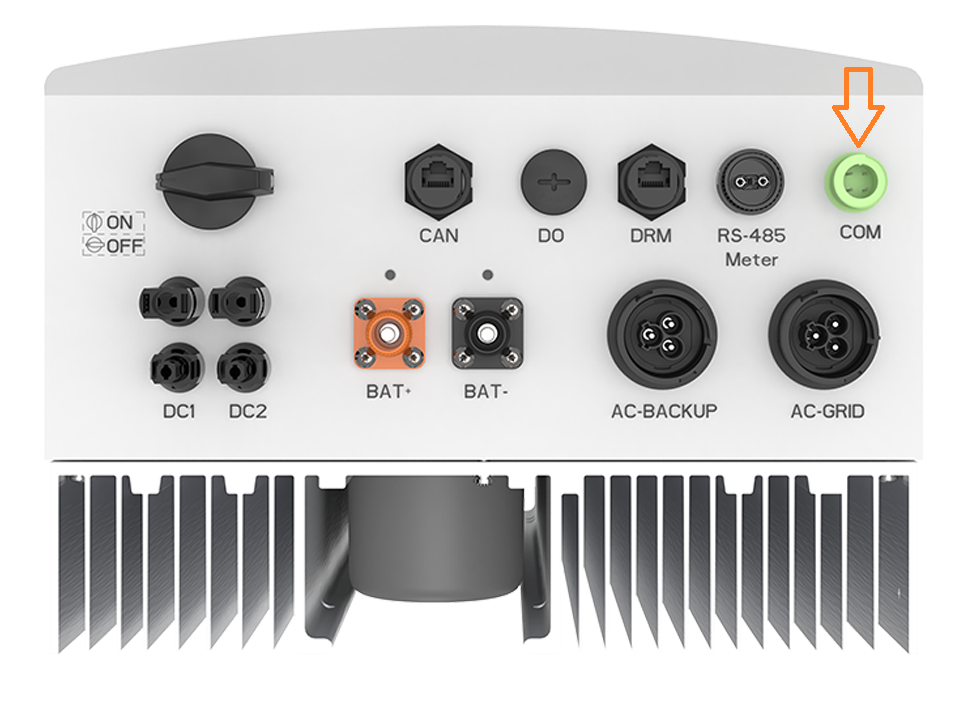

2: Ievietojiet USB atjaunināšanas ierīcē un pievienojiet to invertora 4-pin zaļajam portam.
Piezīme: Attēlā parādīts 1-fāzes RHI sērijas piemērs. COM ports lielākoties ir identisks visos invertoros (izņemot S6 sēriju, kur ir USB pieslēgvieta).

3:  Atjaunināšanas ierīcei jāiedegas sarkanai un zaļai gaismai.

4: Ieejiet "Advanced Settings" → parole 0010 → izvēlieties "DSP Update".

5: Apstipriniet versiju

6: Izvēlieties ENTER uz DSP Update.

7: Nospiediet pogu atjaunināšanas ierīces aizmugurē. Pārliecinieties, ka zaļā gaisma mirgo (dažiem invertoriem ieslēdzas ventilatori).


Svarīgi: Zaļā gaisma vispirms mirgo ātri, tad pāriet uz lēnu mirgošanu. Lēna mirgošana nozīmē, ka invertors un atjaunināšanas ierīce ir izveidojušas savienojumu. Atjaunināšana var aizņemt laiku.

8:  Kad atjaunināšana ir pabeigta, degs tikai sarkanā gaisma.

Svarīgi: Pēc kāda laika zaļajai gaismai vajadzētu atkal iedegties. Ja tā nenotiek — invertors nav pieņēmis atjauninājumu. Šādā gadījumā mēģiniet vēlreiz.

9: Pārbaudiet "DSP Update" izvēlnē, vai versija ir mainījusies. (Advanced Settings → parole 0010 → DSP Update)

Ja jaunā versija neparādās, restartējiet invertoru un pārbaudiet vēlreiz.

HMI Atjauninājums

Saderīgi modeļi:

Solis-1P(.7-3.6)K-M-4G

Solis-1P(2.5-6)K-4G

S5-GR1P(.7-3.6)K-M

S5-GR1P(2.5-6)K

S5-GR3P(3-20)K

S5-GC(25-40)K

S5-GC(50-60)K

S5-GC3P(50-60)K

S5-GC80K

S5-GC(100-110)K

S5-EH1P(3-4.6)K-L

Solis-3P(3-20)K-4G

Solis-3P(5-30)K-LV

Solis-(25-50)K-5G + Plus

Solis-(40-70)K

Solis-(80-110)K-5G

Solis-(80-110)K-5G-PRO

Solis-125K-EHV-5G

Solis-255K-EHV-5G

S6-GR1P(0.6-3.6)K-M

S6-GR1P(2.5-6)K

RAI-3K-48ES-5G

RHI-(3-5)K-48ES

RHI-(3-6)K-48ES-5G

RHI-3P(5-10)K-HVES-5G

Failu nosaukumu tabula:

• Solis-mini-4G                        - HMI.bin ≤ 18 - HMI_WIFI.bin 30 ≥
• Solis-Single Phase-4G         - HMI.bin ≤ 18 - HMI_WIFI.bin 30 ≥
• Solis-Single Phase-5G         - HMI_WIFI.bin only
• Solis-3P(3-20)K-4G              - HMI.bin Only
• Solis-3P(5-10)K-LV              - HMI.bin Only
• Solis-3P(15-20)K-LV            - HMI.bin ≤ FD - HMI_WIFI.bin > FD
• Solis-3P(25-30)K-LV            - HMI.bin ≤ FC - HMI_WIFI.bin > FC
• Solis-(25-50)K-5G                - HMI.bin Only
• Solis-(80-110)K-5G              - HMI.bin Only
• Solis-125K-EHV-5G              - HMI.bin Only
• Solis-255K-EHV-5G              - HMI.bin Only
• Solis-(80-110)K-5G-PRO        - HMI_WIFI.bin
• RAI-3K-48ES-5G                   - HMI.bin Only
• RHI-(3-5)K-48ES                   - HMI.bin ≤ 15 - HMI_WIFI.bin 20 ≥
• RHI-(3-6)K-48ES-5G             - HMI_WIFI.bin
• S5-EH1P(3-6)K-L                    - HMI_WIFI.bin
• RHI-3P(5-10K-HVES-5G       - HMI.bin Only
• EPM Plus                                - HMI_WIFI.bin

Procedūra:

1: Paņemiet Jums piegādāto failu un ievietojiet to USB zibatmiņā. Vienīgais nepieciešamais fails uz USB jābūt ar nosaukumu HMI.bin vai HMI_WIFI.bin – skatiet iepriekš redzamo tabulu, kā pareizi to nosaukt. Pārliecinieties, ka fails nav saspiests (ZIP formātā). Ja tas ir saspiests, atspiediet to.

2:  Ievietojiet USB zibatmiņu Firmware Update Tool un pieslēdziet to invertora zaļajam 4 kontaktu portam.

3: Firmware Update Tool vajadzētu iedegties ar sarkanām un zaļām gaismām, kā redzams attēlā.

4: Dodieties uz Advanced Settings → parole 0010 → HMI Update. Pārbaudiet pašreizējo HMI versiju

5: Nospiediet un turiet pogu Firmware Update Tool aizmugurē, līdz iedegas visas trīs gaismas (sarkana, zaļa un dzeltena), un pēc tam atlaidiet. Visām trim LED gaismām jādeg nepārtraukti.

6: Dodieties uz Advanced Settings → parole 0010 → HMI Update → nospiediet ENTER, lai ieietu atjaunināšanas režīmā.

7: “Nospiediet” pogu Firmware Update Tool aizmugurē vienu reizi. Pārbaudiet, vai zaļā un dzeltenā gaisma mirgo.

Svarīgi: pārliecinieties, ka zaļā gaisma sākumā mirgo ātri un pēc tam lēni. Lēna mirgošana nozīmē, ka invertors un atjaunināšanas ierīce ir izveidojušas savienojumu. Atjaunināšana var aizņemt laiku.

8: Kad atjaunināšana ir pabeigta, visas trīs LED gaismas iedegsies nepārtraukti.

Piezīme: Ja deg tikai sarkanā gaisma, tas nozīmē, ka invertors nav pieņēmis atjauninājumu.

9. Pārbaudiet HMI Update sadaļā, vai versija ir mainījusies. Ja jaunā versija netiek parādīta, restartējiet invertoru un pārbaudiet vēlreiz.

Dažos gadījumos ir svarīgi restartēt invertoru. Ja invertorā netiek parādīta atjauninātā programmaparatūras versija, lūdzu, restartējiet sistēmu un pārbaudiet vēlreiz.

HMI Atjaunināšana

(Ekrāna iesaldēšanas gadījumā)

Informācija:

HMI atkopšanu veic, ja HMI programmatūras atjauninājums ir neveiksmīgs un invertora HMI ekrāns ir palicis tukšs ar melniem kvadrātiem. Tas var notikt, ja izmantota nepareiza programmatūras versija vai nepareiza procedūra. Pārbaudiet, vai izmantotā programmatūras versija un procedūra ir pareiza.

Video:

Lūdzu, noskatieties mūsu video, kurā paskaidrota ekrāna/displeja atjaunošanas procedūra bojāta HMI gadījumā.

Procedūra:

1: Pārbaudiet, vai invertora modelim tika izmantota pareizā programmaparatūras versija.

2: Pārliecinieties, ka visi pārējie COM kabeļi un ierīces ir atvienoti un atslēgti.

3: Quick format USB zibatmiņas disku.

4:.Pārdēvējiet HMI programmaparatūras failu saskaņā ar Failu nosaukumu tabulu.

5: Kopējiet HMI failu uz USB disku.

6: Izslēdziet invertoru, izslēdzot invertora līdzstrāvas (DC) un maiņstrāvas (AC) padevi.

7: Pievienojiet USB disku Solis atjaunināšanas ierīces USB portam.

8: Pievienojiet atjaunināšanas ierīci pie zaļās 4 kontaktu COM spraudņa invertorā.

9: Ieslēdziet invertoru, izmantojot līdzstrāvas PV padevi.

10: Ievietojiet invertoru HMI atkopšanas režīmā, vienlaicīgi turot nospiestas taustiņu kombinācijas Escape + Up + Enter, kamēr iedegas sarkanā LED gaisma. Turiet pogas vairākas sekundes, līdz zaļā LED gaisma ir iemirgojusies vismaz 4 reizes. SARKANĀ un ZAĻĀ LED gaisma uz atjaunināšanas ierīces ir iedegta.

11: Turiet nospiestu un nospiediet atiestatīšanas pogu uz Solis atjaunināšanas ierīces, līdz iedegas SARKANĀ, ZAĻĀ un DZELTENĀ LED gaisma.

12: Kad visas LED gaismas ir iedegušās, ātri nospiediet atiestatīšanas pogu uz Solis programmaparatūras atjaunināšanas ierīces, un LED gaismas sāks ļoti ātri mirgot, pēc tam vēlāk lēnāk.

13: Kad programmaparatūras atjaunināšana ir pabeigta, visas 3 LED gaismas deg nepārtraukti.

EPM3-5G-PLUS

Failu nosaukumu tabula:

• EPM Plus                                - HMI.bin

Procedūra:

Eksporta jaudas vadītāja (EPM) lokālās atjaunināšanas process nedaudz atšķiras no invertoru atjaunināšanas. Lai piekļūtu konkrētajai EPM atjaunināšanas procedūrai, lūdzu, sekojiet saitei: : EPM – Lokālās atjaunināšanas SOP

Problēmu novēršanas padomi:

1. Pārliecinieties, ka jūsu USB nav ar metāla korpusu. Tas ir zināms, ka rada problēmas atjaunināšanas laikā.

2. Pārliecinieties, ka jūsu USB ir jaunāka tipa un neizmanto vecu failu sistēmu.

3. Pārliecinieties, ka jūsu faili ir pareizi (90% gadījumu problēma ir failā). Ja jums šķiet, ka fails ir nepareizs, sazinieties ar Solis servisu, lai saņemtu citu programmaparatūras failu.

4. Pārliecinieties, ka nav pieslēgta ārējā komunikācija.
    Piemēram, ja invertoram ir RS485 savienojums un jūs atjaunināt, izmantojot zaļo portu, var rasties komunikācijas kļūda un atjauninājums tiks sabojāts.

5. Pārliecinieties, ka invertora adrese ir iestatīta uz 1 (HMI atjaunināšanai).

6.  Pārliecinieties, ka jūsu zaļais ports darbojas (pārbaudiet ar sprieguma mērījumu 1,7 V DC uz porta. Ja ports uzrāda dīvainus spriegumus, atjaunināšana nekad neizdosies).

• SARKANS         = +5 volts DC  = Pin 1
• MELNS    = -5 volts DC   = Pin 2
• DZELTENS  = +RS 485        = Pin 3
• ZILS       = -RS 485         = Pin 4
