Solis S3-WIFI-ST [DLS-W] Przewodnik po bezpośredniej konfiguracji Wi-Fi loggera

Zmodyfikowano dnia pt, 31 Sty o 1:28 PO POŁUDNIU

JAK PODŁĄCZYĆ LOGER S3-WIFI-ST DO SIECI WIFI BEZ APLIKACJI:

1. Podłączyć loger i włączyć inwerter

2. Połączyć się z AP logera (ssid:Solis_<numer seryjny logera> pass:123456789) [logger DLS-W: sieć nie jest zabezpieczona hasłem - aby wejść w tryb komunikacji nalezy przytrzymać wciśnięty przycisk RESET z tyłu logera przez 10-12 sekund (wszystkie diody zgasną, a nastepnie czerwona będzie świecić się światłem ciągłym natomiast żółta i zielona będą razem migać) [logger DLS-W: przycis reset znajduje się w środku urządzenia]

3. Telefon zapyta o utrzymanie połaczenia z siecią wifi bez internetu - należy utrzymać połaczenie.

4. W przeglądarce wpisujemy adres 10.10.100.254 (login:admin pass:123456789) [logger DLS-W: login: admin, pass: admin]

5. W opcji Quick Set wybieramy sieć WiFi z którą ma połączyć się loger oraz wpisujemy jej hasło - jeżeli konfiguracja wykonywana jest na iPhonie prosze przejśc do punktu 8

6. Po kliknięciu przycisku SET loger zerwie połączenie z urzadzeniem z którego dokonywaliśmy jego połączenia (na przyklad telefonem) i połączy sie z siecią WiFi którą ustawialiśmy.

7. Zanim ustawimy połaczenie logera z siecią WiFi mozemy w zakładce STATUS zweryfikować połączenie logera oraz inwertera - jeżeli widzimy numer seryjny oraz aktualne dane o produkcji (zakładając, że inwerter jest w trybie GENERATING i faktycznie coś produkuje) to oznacza, że połączenie jest ok. Kiedy nie widzimy numeru seryjnego prosimy zweryfikować czy adres COM inwertera jest ustawiony na 01 (menu>settings>set adress>01).

8. Konfiguracja bezpośrednia w iPhonie: niestety w Safari nie jesteśmy w stanie przeprowadzić skanu WiFI (ssid) i dane routera musimy wprowadzić bezpośrednio do właściwych okienek. Jezeli po wprowadzeniu danych i kliknięciu przycisku SET telefon rozłączy się z siecią WiFi logera (Solis_<numer seryjny logera>) oraz sieć ta zniknie z listy wykrywanych sieci WiFI oznacza to, że loger połączył się z internetem. Dodatkową informację o statusie połaczenia logera stanowi zielona dioda LED (COM), która po udanej procedurze połączenia z internetem powinna zaświecić ciągłym zielonym światłem.

Po udanym połaczeniu logera poza aplikacją możemy - tym razem już korzystając z aplikacji - stworzyć nową elektrownię oraz przypisać konto klienta.

(Na stronie plant/elektrownia w aplikacji SolisCloud należy kliknąć na znaczek plusa "+" w prawym górnym rogu ekranu i wybrać +add plant/+dodaj elektrownię z rozwijanego menu i postępować zgodnie z kreatorem)

LOGER S3-WIFI-ST:

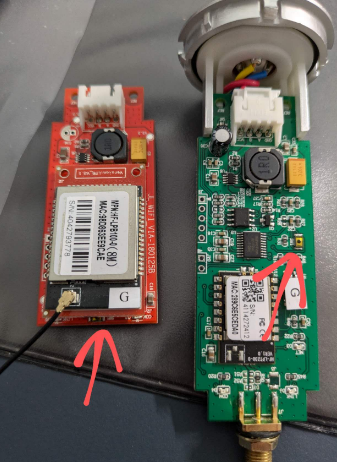

Lokalizacja przycisku RESET w loggerach DLS-W:

Film pokazujący konfigurację loggera S3-WIFI (lub nowszych) z użyciem aplikacji znajduje się w załączniku. Ten tryb wymagany jest dla nowego oprogramowania loggerów dla którego nie działa powyżej opisana metoda.

[ENG] HOW TO CONNECT LOGGER S3-WIFI-ST TO WIFI NETWORK WITHOUT APPLICATION:

1. Connect the logger and power up the inverter

2. connect to the logger's AP (ssid:Solis_<logger serial number> pass:123456789) [logger DLS-W: the network is not password protected - to enter the communication mode, you need to press and hold the RESET button on the back of the logger for 10-12 seconds (all LEDs will turn off, then the red one will light continuously and the yellow and green ones will flash together) [logger DLS-W: the reset button is located in the center of the device].

3. The phone will ask you to keep the connection with the wifi network without Internet - you must keep the connection.

4) In the browser, enter the address 10.10.100.254 (login:admin pass:123456789) [logger DLS-W: login: admin, pass: admin].

5) In the Quick Set option, select the WiFi network to which the logger should connect and enter its password - if the configuration is done on the iPhone, please go to step 8.

6) After clicking the SET button, the logger will disconnect from the device from which it was connected (e.g. the phone) and connect to the WiFi network we set.

7) Before setting the connection of the logger with the WiFi network, we can check the connection of the logger and the inverter in the STATUS tab - if we can see the serial number and the current production data (assuming the inverter is in GENERATING mode and actually producing something), it means that the connection is ok. If we do not see the serial number, please make sure that the COM address of the inverter is set to 01 (menu>settings>set address>01).

8) Direct configuration in iPhone: unfortunately, in Safari we are not able to perform WiFI scan (ssid) and we have to enter the router data directly in the right windows. If, after entering the data and clicking SET, the phone disconnects from the logger's WiFi network (Solis_<logger serial number>) and the network disappears from the list of detected WiFi networks, it means that the logger has connected to the Internet. Additional information about the logger's connection status is provided by the green LED (COM), which should light up with a steady green light after the successful Internet connection procedure.

After successfully connecting the logger outside the application, we can create a new power plant and assign a customer account, this time using the application.

(On the Plant/Plant page in the SolisCloud application, click on the plus sign "+" in the upper right corner of the screen and select +Add Plant/+Add Power Plant from the drop-down menu and follow the wizard).
