Testes das portas de comunicação RS485


Índice



Introdução


O RS485 é um protocolo de comunicação amplamente utilizado nos inversores Solis para troca de dados com plataformas de monitorização, contadores de energia e outros componentes BMS. Garantir o funcionamento adequado do RS485 é essencial para a operação fiável do sistema. Este guia fornece passos detalhados de diagnóstico para os vários tipos de portas RS485 utilizados nos modelos de inversores Solis.



Visão geral do RS485


Objetivo: Comunicação entre inversores e:

  • Módulos SolisCloud (WiFi/LAN/GPRS)
  • Plataformas de terceiros
  • Contadores/BMS

Problemas comuns:

  • Ausência de dados nas plataformas de monitorização
  • Comunicação instável
  • Estado de comunicação intermitente nas plataformas


Passos gerais para resolução de problemas


✅ 1. Inspeção visual

  • Certifique-se de que o conector está corretamente inserido e fixado
  • Verifique danos físicos no conector ou no cabo
  • Procure marcas de queimadura ou corrosão na porta

✅ 2. Interferência e ligação à terra

  • Cabos blindados: Utilize cabos de par entrançado blindado para minimizar interferências eletromagnéticas
  • Ligação à terra adequada: Certifique-se de que todos os dispositivos partilham uma referência comum de terra para evitar laços de terra

✅ 3. Teste de cabos e ligações

  • Utilize um testador de cabos LAN ou um multímetro para verificar a continuidade de uma extremidade à outra
  • Verifique se a cablagem entre dispositivos está correta (uma cablagem incorreta pode impedir a comunicação)

✅ 4. Verificação de firmware e software

  • Atualizações de firmware: Verifique se o inversor e os dispositivos ligados têm as versões mais recentes
  • Software de monitorização: Assegure a compatibilidade e configuração correta

✅ 5. Troca de dispositivos

  • Substitua o inversor ou o dispositivo de comunicação para isolar a falha


Diagnóstico RS485


Porta COM de 4 pinos – Séries 5G+4G

Esta porta é verde e está localizada externamente na parte inferior de todos os inversores Solis.

Ao ligar o conector, certifique-se de que está corretamente alinhado.
No conector verá uma “crista” que deve coincidir com a ranhura da ficha.


Atribuição dos pinos:

  • Pino 1 = +5V DC
  • Pino 2 = -5V DC
  • Pino 3 = +RS485
  • Pino 4 = -RS485

Verificações:

  • Medir a tensão entre os pinos 1 e 2 com um multímetro confirma a alimentação do dispositivo de comunicação (ex: datalogger WiFi). A leitura deve ser de 5V DC
  • Medir a tensão entre os pinos 3 e 4 confirma o sinal RS485 entre o inversor e o dispositivo (~1.7V DC)

Porta USB COM – Série S6

Atribuição dos pinos:

  • Pino 1 = +5V DC
  • Pino 2 = RS485A
  • Pino 3 = RS485B
  • Pino 4 = GND

Verificações:

  • Medir a tensão entre os pinos 1 e 2 confirma a alimentação do dispositivo de comunicação
  • Medir a tensão entre os pinos 3 e 4 confirma o sinal RS485 (~1.7V DC)



Diagnóstico RS485 – Série Híbrida S6 (RJ45)


Pins 4 PIN port vs USB Port

A close up of a plug AI-generated content may be incorrect.



Therefore when troubleshooting the USB connection please consider the following

A close-up of a usb port AI-generated content may be incorrect.

A interface RS485 é essencial para monitorizar e controlar os inversores Solis através de dispositivos externos como dataloggers ou plataformas de monitorização. A Série Híbrida S6 utiliza um conector RJ45 para comunicação RS485, mas a localização da porta e a atribuição dos pinos variam consoante o modelo.

Localização da porta RS485:

  • S6-EH3P(5-10)K-H-EU: Todas as portas de comunicação estão sob a tampa



  • S6-EH3P(12-20)K-H: As portas estão atrás da tampa frontal



Consulte sempre o manual do modelo específico para localizar exatamente a porta RS485.

Exemplos de atribuição de pinos RJ45:

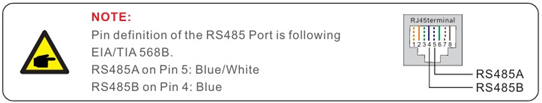

  • Exemplo 1: RS485 via Pino 4 (A+) e Pino 5 (B−)

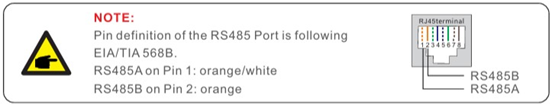

  • Exemplo 2: RS485 via Pino 1 (A+) e Pino 2 (B−)



A atribuição dos pinos pode variar. Consulte sempre o manual de instalação específico do modelo.



Lista de verificação – Problemas de comunicação RS485


✅ 1. Verificação de tensão

  • Meça a tensão DC entre as linhas RS485 A e B com um multímetro
  • Tensão diferencial esperada: entre 1V e 5V DC quando a linha está inativa
  • Uma leitura de 0V pode indicar:
    • Falta de alimentação no transmissor RS485
    • Cabo partido ou mal ligado

✅ 2. Configuração de protocolo e taxa de transmissão

  • Confirme que o inversor e o dispositivo ligado estão configurados com:
    • A mesma taxa de transmissão (normalmente 9600 bps)
    • Paridade, bits de paragem e endereço iguais
  • Configurações incorretas podem impedir a comunicação mesmo com cablagem correta

✅ 3. Comprimento do cabo e topologia da rede

  • Mantenha os cabos RS485 o mais curtos possível para minimizar a degradação do sinal
  • Linhas longas ou mal terminadas são uma causa comum de problemas de comunicação intermitente

✅ 4. Práticas de cablagem e curto-circuitos

  • Uma das falhas RS485 mais comuns é uma linha em curto-circuito ou mal ligada
  • Ao utilizar cabos LAN (Ethernet), uma abordagem prática e fiável é:
    • Usar todos os fios brancos (ex: branco-laranja, branco-azul) para RS485 A
    • Usar todos os fios coloridos (ex: laranja, azul) para RS485 B
  • Esta abordagem reduz erros e melhora a consistência do sinal ao longo da linha




Resolução de Problemas de Comunicação RS485 – Série Híbrida S6 (RJ45)


A interface RS485 é essencial para a monitorização e o controlo dos inversores Solis através de dispositivos externos, como dataloggers ou plataformas de monitorização. A Série Híbrida S6 utiliza um conector RJ45 para a comunicação RS485, mas a localização da porta e a atribuição dos pinos variam consoante o modelo.


Localização da porta RS485


  • S6-EH3P(5-10)K-H-EU:
    Todas as portas de comunicação estão localizadas sob a tampa.
  • S6-EH3P(12-20)K-H:
    As portas de comunicação encontram-se atrás da tampa frontal.


Consulte sempre o manual do modelo específico para confirmar a localização exata da porta RS485.


Exemplos de atribuição de pinos RJ45:


  • Exemplo 1: RS485 através do Pino 4 (A+) e Pino 5 (B−)

  • Exemplo 2: RS485 através do Pino 1 (A+) e Pino 2 (B−)
A atribuição dos pinos pode variar consoante o modelo. Consulte sempre o manual de instalação específico do equipamento.





Diagnóstico da Comunicação RS485 – Solis S5-GC(50-60)K – Porta COM de 16 pinos


Os inversores Solis S5-GC(50-60)K utilizam uma porta COM de 16 pinos para comunicação RS485, facilitando a ligação a contadores, registos de dados (dataloggers) e outros dispositivos de monitorização. Uma comunicação RS485 adequada é crucial para o desempenho e monitorização do sistema.


Visão Geral da Porta COM de 16 Pinos




A porta COM de 16 pinos suporta vários canais de comunicação:

  • Pinos 1 e 2: RS485 para contador (A e B)
  • Pinos 3 e 4: RS485 COM1 IN (A e B)
  • Pinos 6 e 7: RS485 COM2 OUT (A e B)
  • Pinos 15 e 16: Alimentação 12V (V+ e GND)

Para ligação em cadeia (daisy-chain) de vários inversores:


  • RS485 IN: Pinos 3 (A+) e 4 (B−)
  • RS485 OUT: Pinos 6 (A+) e 7 (B−)

Consulte o Manual de Instalação do Solis S5-GC(50-60)K para diagramas e configurações detalhadas.


Resolução de Problemas de Comunicação RS485


Se ocorrerem falhas de comunicação (por exemplo, o inversor não é detectado pelos dispositivos de monitorização), siga este guia passo a passo:


✅ 1. Teste de Tensão

Utilizando um multímetro:

  • Entre os pinos 3 e 4 (RS485 IN): Meça a tensão DC; a tensão típica em repouso varia entre 1V e 5V
  • Entre os pinos 6 e 7 (RS485 OUT): Leituras semelhantes indicam transmissão de sinal adequada
  • Se a tensão exceder 5V entre os pinos 3 e 4, consulte a correção do conector GC COM para ações corretivas

✅ 2. Configuração dos Dispositivos

  • Taxa de transmissão e definições: Certifique-se de que todos os dispositivos na rede RS485 partilham a mesma taxa de transmissão (baud rate), paridade e bits de paragem
  • Endereçamento dos dispositivos: Atribua endereços únicos a cada dispositivo para evitar conflitos




Diagnóstico da Comunicação RS485 – Inversores Fotovoltaicos Solis de Grande Potência (S5-GC80K, 5G PRO, 100–110K)


Opções de Ligação RS485


Além da porta COM de 4 pinos, estes inversores suportam dois métodos adicionais de ligação RS485, ambos utilizáveis consoante as preferências de instalação e as condições do local.


1. RS485 via Conector RJ45


Utilize um cabo CAT 5 STP com classificação para exterior.

Mapeamento de Pinos RJ45 (Cores padrão TIA-568B):



PinoCorFunção RS485
1Branco/LaranjaRS485 A+
2LaranjaRS485 B−
4AzulRS485 A+ (ligado)
5Branco/AzulRS485 B− (ligado)



2. RS485 via Placa de Terminais


Para instalações mais permanentes ou protegidas, os inversores incluem uma placa de terminais com portas RS485 dedicadas:

Nº PortaEtiquetaDescrição
1RS485A1 INRS485 A+ (Entrada)
2RS485B1 INRS485 B− (Entrada)
3RS485A2 OUTRS485 A+ (Saída para ligação em cadeia)
4RS485B2 OUTRS485 B− (Saída para ligação em cadeia)



Lista de Verificação: Problemas de Comunicação RS485


Se tiver problemas como ausência de registo de dados, inversor não detectado ou falhas de sinal, siga este processo de diagnóstico estruturado:


✅ 1. Teste de Tensão (Barramento em Repouso)

  • Meça a tensão DC entre A e B:
    • Deve ler entre 1–5V DC quando a linha está em repouso
    • 0Vpode indicar:
      • Transmissor RS485 inativo
      • Cablagem incorreta
      • Cabo partido
    • Tanto os conectores RJ45 como os blocos de terminais devem apresentar valores semelhantes nas respetivas linhas.

✅ 2. Compatibilidade de Protocolo e Taxa de Transmissão

  • Confirme que a taxa de transmissão (baud rate), paridade e bits de paragem estão iguais em todos os dispositivos
  • Verifique o endereço Modbus e o protocolo de comunicação
