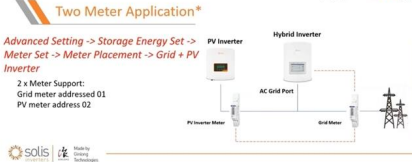

Überwachung Hybrid und String Wechselrichter mit zwei Zählern

(Beispiel 1 Phasen System)

In diesem Artikel erläutern wir, wie Sie die Überwachung eines Hybrid- und eines String-Wechselrichters optimal einrichten können.

Wenn Sie sowohl einen Hybrid- als auch einen String-Wechselrichter besitzen und eine umfassende Überwachung anstreben, benötigen Sie für den String-Wechselrichter ein zusätzliches Smart Meter (Eastron Modbus ID:2) benötigt.
Hinweis: Ein zweites Smart Meter muss separat erworben werden, da es nicht im Lieferumfang des String-Wechselrichters enthalten ist.

Einstellungen am Hybridwechselrichter:

Um die Überwachung korrekt einzurichten, nehmen Sie bitte folgende Einstellungen am Hybridwechselrichter vor:

1. Navigieren Sie zu: Advanced Settings > Storage Energy Set > Meter Set > Meter Placement > Grid + PV Inverter.

Dadurch werden dem Hybrid Wechselrichter die zusätzlich vorhandene Generatorleistung (PV Erzeuger) bekannt gemacht. Diese zusätzliche Erzeugerleistung kann man sich dann auf dem Bildschirm unter „Information -> Seite 4“ im rechten Bereich unter PV Inverter Meter anzeigen lassen.

Nachdem diese Einstellung aktiviert wurde, wird in der Solis Cloud ein zusätzlicher Generator angezeigt, der die Leistung des String-Wechselrichters darstellt und den korrekten Hausverbrauch berechnet. Diese Darstellung zeigt die Leistungskurve und die Energiewerte beider Wechselrichter – des Hybrid- und des String-Wechselrichters – in einer kombinierten Ansicht.

So sieht die Übersicht in der Solis Cloud aus:

Um diese Darstellung zu bekommen, kann es sein, dass am Wechselrichter auch ein Software Update durchgeführt werden muss. Sollten Sie nicht diese Darstellung haben, wenden Sie sich bitte an unseren Support, damit wir Ihr Gerät updaten können.

Vorteile dieser Überwachungsmethode:

• Kein zusätzlicher Datenlogger erforderlich: Diese Methode ermöglicht die Überwachung beider Wechselrichter ohne die Notwendigkeit eines weiteren Datenloggers.

Alternative: Getrennte Überwachung der Wechselrichter

Falls Sie die Wechselrichter separat überwachen möchten, um die jeweiligen Parameter oder Leistungswerte einzeln einzusehen, benötigen Sie einen zweiten Datenlogger.

In dieser Konfiguration sind folgende Funktionen möglich:

1. Der Hausverbrauch wird richtig angezeigt da dem Hybrid die zusätzliche Generatorleistung des String-Wechselrichters bekannt gemacht wird, wodurch der Hybrid in die Lage versetzt wird den Hausverbrauch richtig zu berechnen, anzuzeigen und in die Soliscloud zu loggen.

2. Energienutzung: Überschüssige Solarenergie wird in die Batterie geladen, anstatt ins Netz eingespeist zu werden.
3. PV-Wechselrichter-Überwachung: Überwachung von Spannungen, Strömen, Temperaturen und Störungen des PV-Wechselrichters.
4. Hybrid-Wechselrichter-Überwachung: Überwachung des Netzimports, Exports, der Erzeugung (Hybrid), der Lade- und Entladevorgänge, Temperaturen, Störungen usw.

Einschränkungen dieser Methode:

1. Exportbegrenzung: Eine Exportbegrenzung ist möglich, hängt jedoch von den im System installierten Wechselrichtern ab. Wenn in Ihrer Anlage sowohl ein Solis-Hybrid- als auch ein Grid-Tied-Wechselrichter verbaut sind, können Sie die Exportbegrenzung problemlos über das interne EPM realisieren. Bei anderen Wechselrichtertypen prüfen Sie bitte mit dem Hersteller, ob eine Exportbegrenzung möglich ist.

Empfehlung

Sollten Sie sich dafür entscheiden, eine solche Anlage zu installieren, empfiehlt Solis, an beiden Wechselrichtern jeweils einen  Datenlogger zu verwenden und in der Solis Cloud zwei separate Anlagen einzurichten.
