Solis Meter + CT: Guida alla compabilitá

Introduzione

Garantire che con i nostri inverter vengano utilizzati Energy Meter e trasformatori di corrente corretti è fondamentale per il buon funzionamento dell’impianto. L'uso di un dispositivo incompatibile può causare malfunzionamenti, perdita della funzionalità di monitoraggio e l'impossibilità per il nostro team di assistenza di fornire supporto.

✅ Controllare sempre questa guida prima dell'installazione.

✅ In caso di dubbi, contattare il servizio di assistenza Solis per conferma.

❌ Se viene installato un contatore o un TA non elencato, Solis non può fornire assistenza.

Se è necessario acquistare un contatore compatibile, contattare il distributore locale.

Sezione 1:Transformatori di corrente (CTs)

1. Solis 4G/5G/S5/S6 CT  10M (UK only)

Descrizione:

1. Utilizzato su inverter monofase collegati alla rete con porta CT a 2 pin per la limitazione della potenza di esportazione e il monitoraggio dei consumi.
2. Utilizzato su inverter RAI / S5 accoppiati in CA con porta CT a 2 pin per misurare la potenza esterna dell'inverter FV.
3. Solo inverter del Regno Unito.

PV Inverter compatibili:

Solis-mini(700-3600)-4G

Solis-1P(2,5-6)K-4G

Solis-1P(7-8)K-5G

S5-GR1P(0,7-3,6)K-M

S5-GR1P(2,5-6)K

S5-GR1P(7-10)K

S6-GR1P(0,7-3,6)K-M

S6-GR1P(2,5-6)K

S6-GR1P(2,5-6)K-S

S6-GR1P(7-8)K2

S6-GR1P(7-10)K03-NV-ND

Inverters ibridi compatibili:

RAI-3K-48ES-5G

S5-EA1P3K-L

 ___________________________________________________________________________________________

2. CT – S6-EH1P(3-8)K-PLUS (Sistemi in Parallelo)

Descrizione: Utilizzato in impianti con piú unitá di S6-EH1P(3-8)K-PLUS installate in parallelo. L’inverter master è collegato a questo CT per il controllo del sistema.

Inverters ibridi compatibili:

• S6-EH1P(3-8)K-PLUS (solo per sistemi in parallelo)

____________________________________________________________________________________________

3. CT-1P/3P-Eastron (100A/50mA)

• Modello: ESCT-TA16-100A/50mA

• Descrizione: Usato in sistemi ibridi monofase e trifase controlla la logica del sistema, la potenza esportata e il monitoraggio del consumo.

• Inverters Ibridi compatibili:
  • S6-EH1P(3-8)K-L-PRO/PL
  • S6-EA1P(3-6)K-L (Grid Side)
  • S6-EH3P(8-15)K02-NV-YD-L
  • S6-EH1P(12-16)K03-NV-YD-L

____________________________________________________________________________________________

Modello: Eastron ESCT-T50 - 300A/5A

• Inverters Ibridi compatibili:

Modello: ESCT-TA16 100A/100mA

• Descrizione: Utilizzato in abbinamento al modello ibrido S6 EA AC-coupled per misurare la produzione di un inverter esterno.

• Inverter ibridi compatibili:
  • S6-EA1P(3.6-6)K-L

      Modello: ESCT-TA16 100A/100mA

• Descrizione: Utilizzato in abbinamento con Meter Monofase Eastron, consente il controllo dell’esportazione ed il monitoraggio dei consumi.
  • PV inverters compatibili:
    • S5-GR1P(7-10)K
    • S6-GR1P(2.5-6)K-S
    • S6-GR1P(0.7-3.6)K-M
    • S6-GR1P(7-8)K2
    • S6-GR1P(7-10)K03-NV-ND
  • Inverters ibridi compatibili:
    • RAI-3K-48ES-5G
    • RHI-(3-5)K-48ES
    • RHI-(3-6)K-48ES-5G
    • S5-EH1P(3-6)K-L
    • S6-EH1P(3-6)K-L
    • S6-EH1P(3-8)K-L-PRO/PLUS
    • S6-EA1P(3-6)K-L
    • S6-EH1P(12-16)K03-NV-YD-L (External CT, corrente secondaria 5A)

Modello: ESCT-TA16 120A/40mA

• Descrizione: Meter a misurazione diretta per alcuni nuovi modelli della serie S6 ibrida, non è necessario aggiungere un meter esterno.
• Inverters ibridi compatibili:
  • S6-EH3P(8-15)K02-NV-YD-L
  • S6-EH3P(12-20)K-H
  • RHI-3P(5-10)K-HVES-5G
  • S6-EH3P(3-10)K-H-EU

Modello: XH-SCT-T16/120 (120A:40mA)

• Descrizione: Usati in combinazione con Meter Acrel mono e trifase.
• PV inverters compatibili:
  • Solis-Mini(0.7-3600)-4G (Europe)
  • S5-GR1P(0.7-3.6)K-M (Europe)
  • S6-GR1P(0.7-3.6)K-M (Europe)
  • Solis-1P(2.5-6)K-4G (Europe)
  • S5-GR1P(2.5-6)K (Europe)
  • S6-GR1P(2.5-6)K (Europe)
  • Solis-1P(7-8)K-5G (Europe)
• Inverters ibridi compatibili:
  • RHI-(3-5)K-48ES
  • RHI-(3-6)K-48ES-5G
  • RHI-3P(3-10)K-HVES-5G
  • S5-EH1P(3-6)K-L
  • S6-EH1P(3-6)K-L
  • RAI-3K-48ES-5G

Sezione 2: Meters (Contatori)

Gli Energy Meter offrono un monitoraggio e un controllo più avanzati rispetto ai soli CT. Consentono la limitazione della potenza di esportazione e il monitoraggio dettagliato dei consumi.

Di seguito sono riportati i contatori supportati e la loro compatibilità:

. Tipo: Eastron Monofase

                  . SDM120CTM (External CT, corrente secundaria 100mA o 5A, dipendendo            dalle varianti- vedere le compatibilitá qui di seguito).

• Descrizione: Utilizzato in sistemi monofase ibridi (e in abbinamento a alcuni modelli grid tied) permette la limitazione della potenza di esportazione e il monitoraggio dettagliato dei consumi.
  • PV inverters compatibili:
    • S5-GR1P(7-10)K
    • S6-GR1P(2.5-6)K-S
    • S6-GR1P(0.7-3.6)K-M
    • S6-GR1P(7-8)K2
    • S6-GR1P(7-10)K03-NV-ND
  • Inverters ibridi compatibili:
    • RAI-3K-48ES-5G
    • RHI-(3-5)K-48ES
    • RHI-(3-6)K-48ES-5G
    • S5-EH1P(3-6)K-L
    • S6-EH1P(3-6)K-L
    • S6-EH1P(3-8)K-L-PRO/PLUS
    • S6-EA1P(3-6)K-L
    • S6-EH1P(12-16)K03-NV-YD-L ( CT esterno, secondario 5A)

Tipo:  Eastron Trifase SDM630MCT ( CT esterni, corrente secondaria 40mA) (ESCT-TA16 120A/40mA).

Descrizione:

1. Utilizzato su inverter ibridi monofase per eseguire la logica di controllo ibrido e la funzione di limitazione della potenza di esportazione / funzione di monitoraggio dei consumi (inverter sulla fase L1 del contatore trifase).

2. Utilizzato su inverter monofase collegati alla rete per eseguire la funzione interna di limitazione della potenza di esportazione/ funzione di monitoraggio dei consumi (inverter sulla fase L1 del contatore trifase).

3. Utilizzato su inverter ibridi trifase per eseguire la logica di controllo ibrido e la funzione di limitazione della potenza di esportazione / funzione di monitoraggio dei consumi.

4. Utilizzato su inverter trifase collegati alla rete per eseguire la funzione di limitazione interna della potenza di esportazione /funzione di monitoraggio dei consumi.

• PV inverter compatibili:
  • S5-GR1P(7-10)K
  • S5-GR3P(3-20)K
  • S5-GC(25-40)K
  • S6-GC3P(25-36)K03-NV-ND
  • S6-GC3P(40-60)K-NV-ND
• Inverter ibridi compatibili:
  • RHI-(3-5)K-48ES
  • RHI-(3-6)K-48ES-5G
  • RHI-3P(3-10)K-HVES-5G
  • S5-EH1P(3-6)K-L
  • S6-EH1P(3-6)K-L
  • S6-EH1P(3-8)K-L-PLUS
  • S6-EH3P(5-10)K-H
  • S6-EA3P(5-10)K-NV-ND-H
  • S6-EH3P(8-12)-LV-H
  • S6-EH3P(8-15)K02-NV-YD-L
  • S6-EH1P(12-16)K03-NV-YD-L
  • S6-EH3P(12-20)K-H
  • S6-EH3P(15-30)K-H-LV-ND

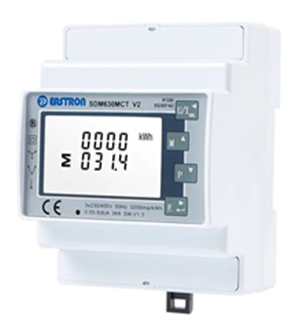

Tipo: Eastron Trifase SDM630MCT V2 (CT esterni, corrente secondaria 5A)

• Descrizione: Utilizzato in abbinamento a inverter ibridi trifase in modo da controllare la logica dell’impianto, permette la limitazione della potenza di esportazione e il monitoraggio dettagliato dei consumi
• Inverter ibridi compatibili:
  • S6-EH3P(5-10)K-H
  • S6-EH3P(12-20)K-H
  • S6-EH3P(29.9-50)-H
  • S6-EH3P(8-15)K02-NV-YD-L

4. Acrel DDSD1352 (Misurazione diretta, Monofase)

• Tipo: Meter a misurazione diretta, senza CT esterno (sino a 60A).

• Descrizione: Utilizzato con di inverters di stringa monofase con porta Meter a 2PIN o porta CT/METER a 4PIN, consente la limitazione dell’esportazione e il monitoraggio dei consumi.
• PV inverter compatibili:
  • Solis-mini(700-3600)-4G
  • Solis-1P(2.5-6)K-4G
  • Solis-1P(7-8)K-5G
  • S5-GR1P(0.7-3.6)K-M
  • S5-GR1P(2.5-6)K
  • S5-GR1P(7-10)K
  • S6-GR1P(0.7-3.6)K-M
  • S6-GR1P(2.5-6)K
  • S6-GR1P(2.5-6)K-S
  • S6-GR1P(7-8)K2
  • S6-GR1P(7-10)K03-NV-ND

Tipo: METER Monofase Acrel ACR10R-16DTE (CT esterni con corrente secondaria a 40mA).

• 1. Utilizzato con inverter di stringa monofase con porta Meter a 2PIN o porta CT/METER a 4PIN, consente la limitazione dell’esportazione e il monitoraggio dei consumi.
•  2. Utilizzato con inverter ibridi RAI/RHI/S5 monofase consente il controllo della logica ibrida dell’inverter,  la limitazione dell’esportazione e il monitoraggio dei consumi.

 PV inverter compatibili:

• Solis-mini(700-3600)-4G
• Solis-1P(2.5-6)K-4G
• Solis-1P(7-8)K-5G
• S5-GR1P(0.7-3.6)K-M / S6-GR1P(0.7-3.6)K-M
• S5-GR1P(2.5-6)K / S6-GR1P(2.5-6)K
• S5-GR1P(7-10)K
• S6-GR1P(2.5-6)K-S
• S6-GR1P(7-8)K2
• S6-GR1P(7-10)K03-NV-ND

• Inverter ibridi compatibili:
  • RAI-3K-48ES-5G
  • S5-EA1P3K-L
  • RHI-(3-5)K-48ES
  • RHI-(3-6)K-48ES-5G
  • S5-EH1P(3-6)K-L

Tipo: Acrel Trifase ACR10R-16DTE4 (CT esterni con corrente secondaria a 40mA)

• Descrizione:
• 1. Utilizzato su inverter ibridi monofase per eseguire la logica di controllo ibrido e la funzione di limitazione della potenza di esportazione/funzione di monitoraggio dei consumi (inverter sulla fase A del contatore trifase).
• 2. Utilizzato su inverter ibridi trifase per eseguire la logica di controllo ibrido e la funzione di limitazione della potenza di esportazione/funzione di monitoraggio dei consumi.
• Inverter ibridi compatibili:
  • RAI-3K-48ES-5G
  • S5-EA1P3K-L
  • RHI-(3-5)K-48ES
  • RHI-(3-6)K-48ES-5G
  • S5-EH1P(3-6)K-L
  • RHI-3P(5-10)K-HVES-5G

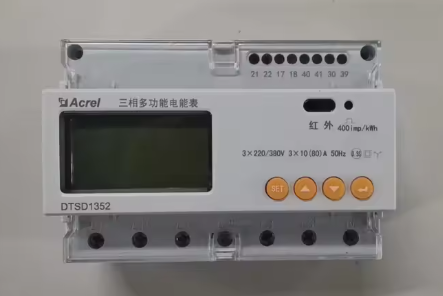

Tipo: Acrel Trifase DTSD1352 (Misurazione diretta sino a  80A)

• Descrizione: Utilizzato su inverter trifase collegati alla rete per svolgere la funzione di limitazione interna della potenza di esportazione / funzione di monitoraggio dei consumi (<80 kW Inline)
• PV inverter compatibili:
  • Solis-3P(3-20)K-4G
  • Solis-3P(5-10)K-4G-LV
  • Solis-(25-40)K-5G
  • Solis-(15-23)K-LV-5G
  • S5-GR3P(3-20)K
  • S5-GR3P(5-10)K-LV
  • S5-GC(25-40)K
  • S5-GC(15-23)K-LV
  • S6-GR3P(5-10)K03-NV-ND-AU
  • S6-GC3P(25-36)K03-NV-ND
  • S6-GC3P(15-20)K03-LV-ND

8. Acrel DTSD1352 + 3 x AKH-.66 K24 CTs (150A:5A, Trifase)

• Tipo: Acrel DTSD1352 (CT esterni con corrente secundaria a  5A)

Descrizione: Utilizzato su inverter trifase collegati alla rete per svolgere la funzione di limitazione interna dell'energia esportata / funzione di monitoraggio dei consumi.

• PV inverter compatibili:
  • Solis-3P(3-20)K-4G
  • Solis-3P(5-10)K-4G-LV
  • Solis-(25-40)K-5G
  • Solis-(15-23)K-LV-5G
  • S5-GR3P(3-20)K
  • S5-GR3P(5-10)K-LV
  • S5-GC(25-40)K
  • S5-GC(15-23)K-LV
  • S6-GR3P(5-10)K03-NV-ND-AU
  • S6-GC3P(25-36)K03-NV-ND
  • S6-GC3P(15-20)K03-LV-ND
  • S6-GC3P(40-60)K-NV-ND
  • S6-GC(23-36)K-LV-ND
  • S6-GC(80-125)K (300A)
  • S6-GC(50-75)K-LV (300A)
  • S6-GC3P150K07-ND (300A)
  • S5-GC(50-60)K
  • S5-GC(25-36)K-LV
  • S5-GC(80-110)K (300A)
• Inverter ibridi compatibili:
  • S6-EH1P(3-8)K-PLUS (quando in parallelo)

Section 3: Export Power Managers (EPMs)

1: Solis EPM1-5G (Single-Phase Export Power Manager)

• Descrizione: Utilizzato in impianti monofase, controlla la limitazione della potenza esportata.
• PV inverters compatibili:
  • Solis-mini(700-3600)-4G
  • Solis-1P(2.5-6)K-4G
  • Solis-1P(7-8)K-5G
  • S5-GR1P(0.7-3.6)K-M
  • S5-GR1P(2.5-6)K
  • S5-GR1P(7-10)K
  • S6-GR1P(0.7-3.6)K-M
  • S6-GR1P(2.5-6)K
  • S6-GR1P(2.5-6)K-S
  • S6-GR1P(7-8)K2
  • S6-GR1P(7-10)K03-NV-ND

 2: Solis EPM3-5G (Three-Phase Export Power Manager) – NOTA BENE: PRODOTTO NON PIU’ IN PRODUZIONE

• PV inverters compatibili:
  • Solis-3P(5-20)K-4G
  • Solis-(25-50)K-5G
  • Solis-(50-70)K-5G
  • S5-GR3P(3-20)K
  • S5-GC(25-50)K
  • S5-GC(50-70)K
  • S6-GR3P(3-20)K
  • S6-GC(25-50)K
  • S6-GC(50-75)K

3. Solis EPM Export Manager 5G PLUS & Solis-EPM3-5G-PRO (Per Impianti Trifase)

• PV inverters compatibili:
  • Compatibili con ogni modello di inverter

• Inverters ibridi compatibili:
  • RHI-3P(5-10)K-HVES-5G
